| 型號 | PT-NM100 | PT-NM100Z15 |
| 運動軸 | X/Y | X/Y/Z |
| 傳感器類型 | 電容式 | 電容式 |
| 閉環行程 | 100/100μm | 100/100/15μm |
| 閉環分辨率 | 0.5/0.5nm | 0.5/0.5/0.1nm |
| 線性度 | 0.02/0.02% | 0.02/0.02/0.03% |
| 無載諧振頻率 | 850/850Hz | 600/600/900Hz |
| 驅動電壓 | -30～+150V | -30～+150V |
| 電纜長度 | 2m | 2m |
| 連接器類型 | D-sub15 | D-sub15 |
| 位移臺材料 | 鋁合金 | 鋁合金 |
| 負載 | 5kg | 5kg |
| 體積 | 140 x 140 x 20.8mm | 140 x 140 x 30.2mm |
產品描述：
納米位移系統的應用越來越廣泛，從原子力顯微鏡、精密光學設備、半導體設備到各種高新技術行業。
納米位移臺是一種機械裝置，內部有一個或多個壓電陶瓷，由壓電陶瓷產生單軸或者多軸的運動。設計和制造的納米位移臺使用柔性鉸鏈將技術將運動裝置連接到固定基座上。納米位移臺內置高精密傳感器，閉環控制時，傳感器技術在保證線性度的前提下，可以實現納米級別、亞納米級別的分辨率。
控制器為納米位移臺提供電源。在閉環控制時，納米位移臺內部的傳感器為控制器提供位移數據?？刂破髦芷谛缘奶幚砦灰茢?shù)據并修正輸出電壓信號，從而使位移數據與指令數據相同。
納米位移系統通常作為大型設備的一個部件，因而納米位移系統與其他硬件良好配合是相當重要的?？刂破鲗ν馔ㄐ欧绞接卸喾N，常用的方式是通過BNC模擬信號(-10V~10V)控制納米位移臺的位移。還可以通過USB接口和數字IO實現與控制器的通信?？刂破鲀?nèi)部軟件實現了基于PID算法、陷波濾波器的閉環控制，內部集成了正弦波、方波和三角波的波形發生器。
產品尺寸圖：

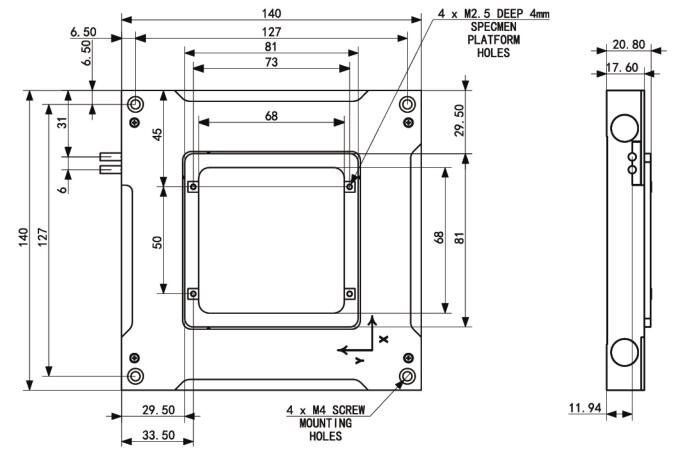

PT-NM100：

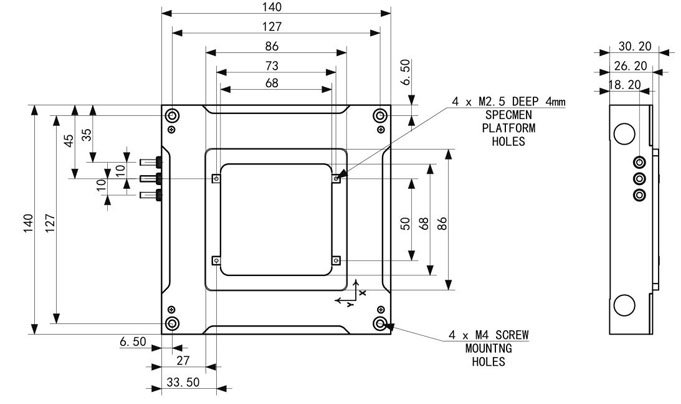

PT-NM100Z15：
