產品名稱: 360度手動旋轉臺R軸微調移動平臺光學實驗配件 PT-SD81

PT-SD81旋轉安裝座是一種重載型位移臺，用于對光學元件、標準光機械組件和30mm籠段進行精細的旋轉調節。

產品特性

1、旋轉臺粗略旋轉度數為360°；旋轉盤激光雕刻的分度為1°的刻度;

2、千分尺和游標刻度可實現5°的精細調節，游標刻度為標準精度5弧分;，

3、臺面M4螺孔可以安裝PG-0265壓臂/PG-0365壓臂;

4、中心鏡片安裝孔為SM1螺孔(1.035"-40)，附帶卡環1個;

5、SM1螺紋中心孔可以安裝?1英寸(25.4mm)，最大厚度15mm的光學元件;

6、負載能力:粗調為25磅(11 .4kg),精調為3.75磅(1.7kg)。

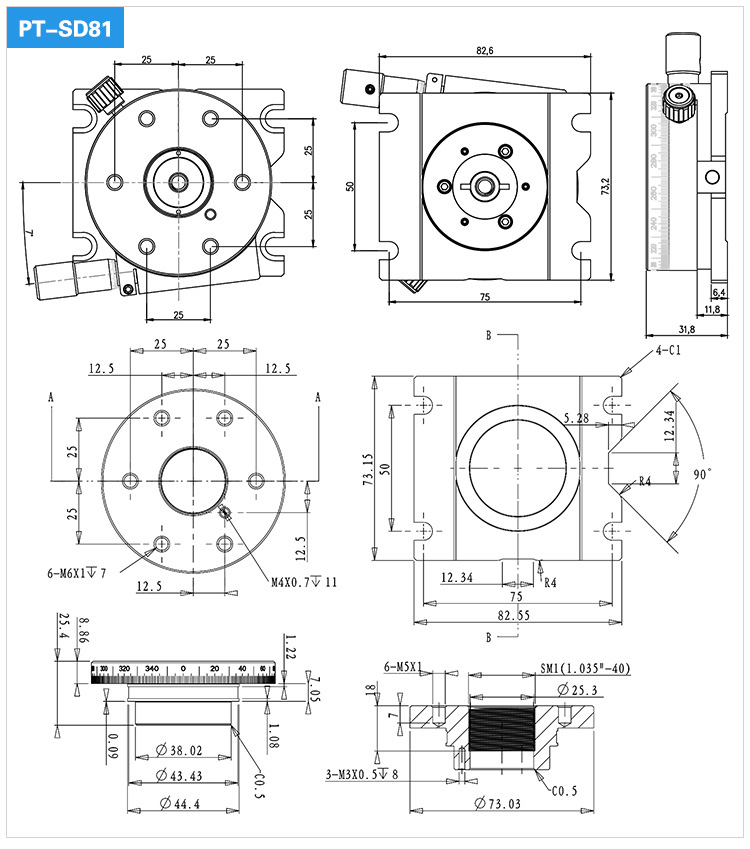

產品尺寸圖

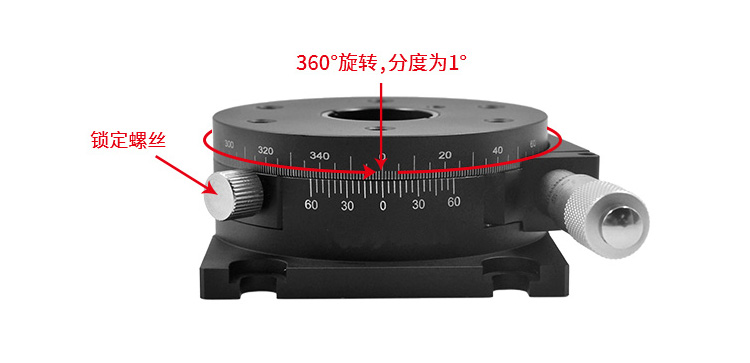

鎖定手?jǐn)Q螺絲處于未鎖定狀態時，可以位于位移臺下側面，分度為1°的刻度標記為標準，360°全方位平滑、連續地手動旋轉調節位移臺。當手?jǐn)Q螺絲被鎖定時，千分尺可以提供5°的精細調節，位于下側面的游標刻度為標準，精度5弧分。

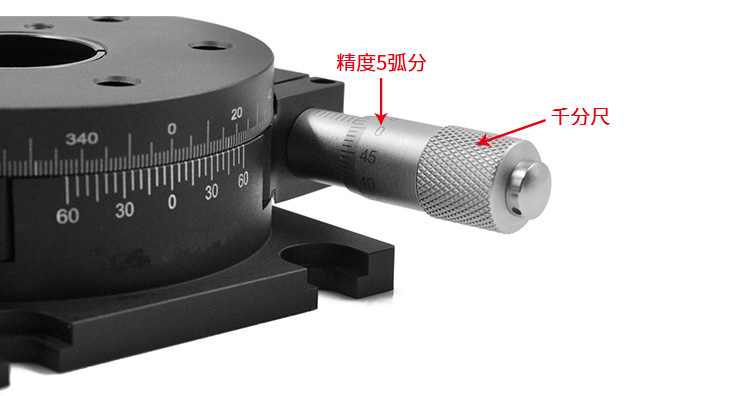

千分尺可以提供5°的精細調節，以位于下側面的游標刻度為標準，游標精度5弧分。

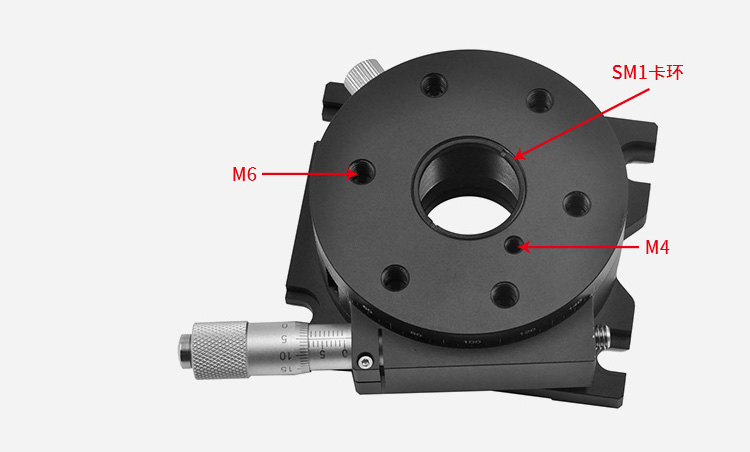

臺面規則分布6個M6螺紋孔和1個M4螺紋孔，中間為SM1((1.035"-40)螺紋孔，(附帶1個CSK3標準SM1卡環，如需更多卡環，請另外購買);

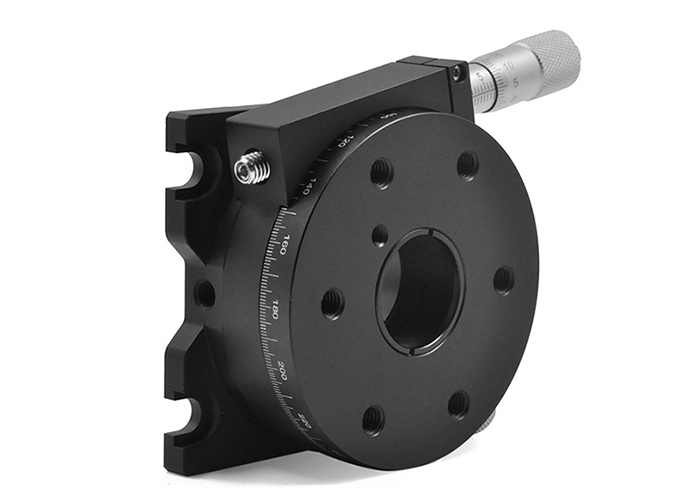

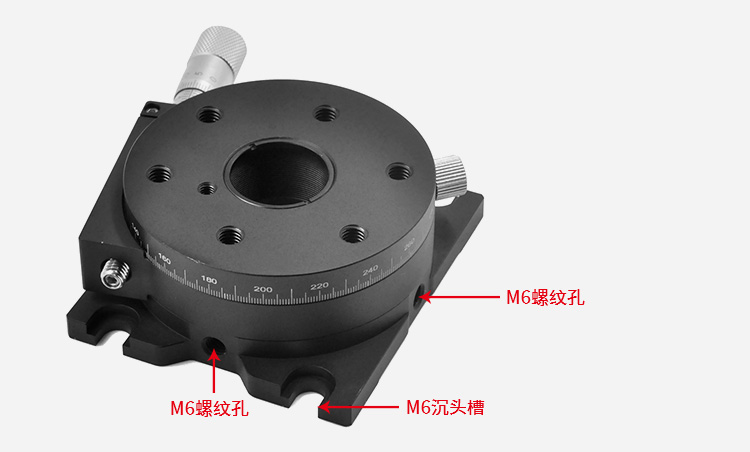

底面分布4個M6沉頭安裝槽，可固定在光學平臺上面。以及側面2個M6螺紋孔，用于在垂直平面上的安裝應用;

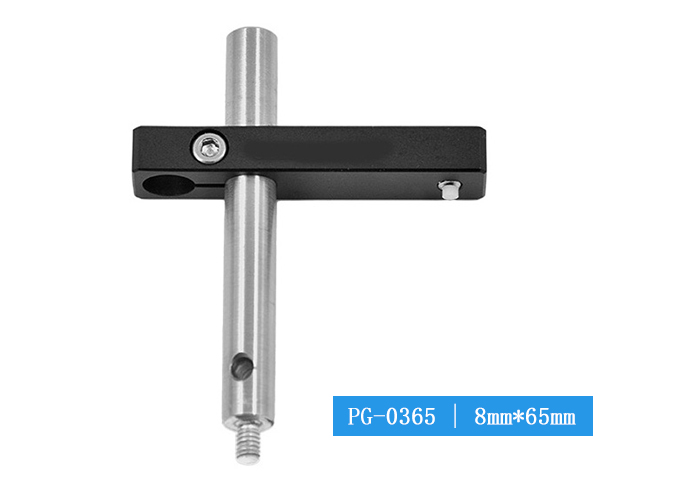

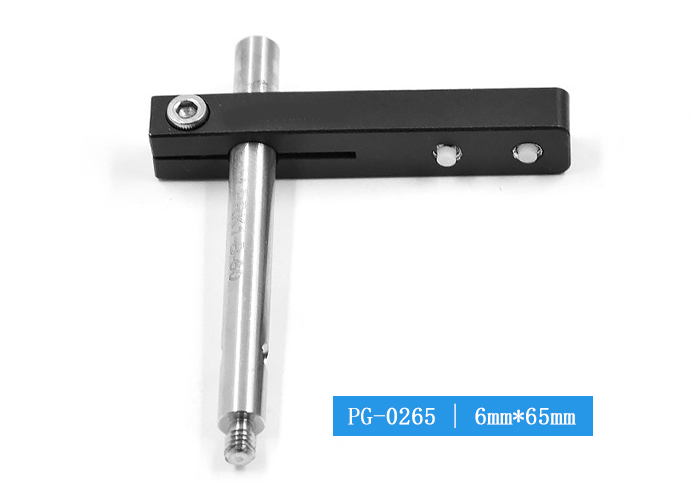

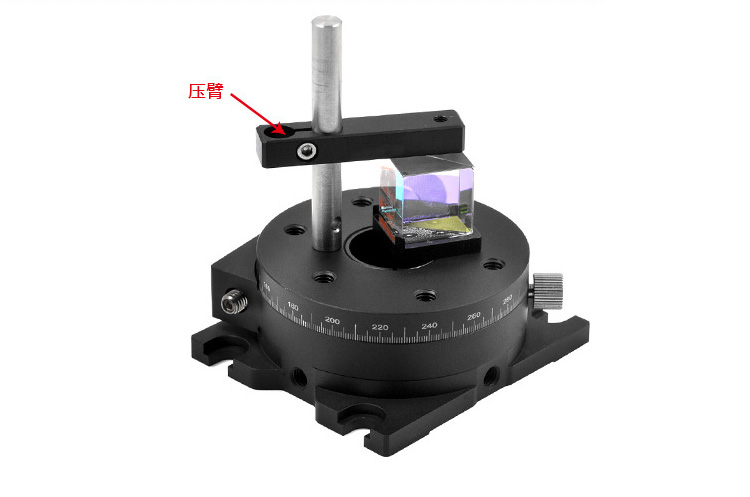

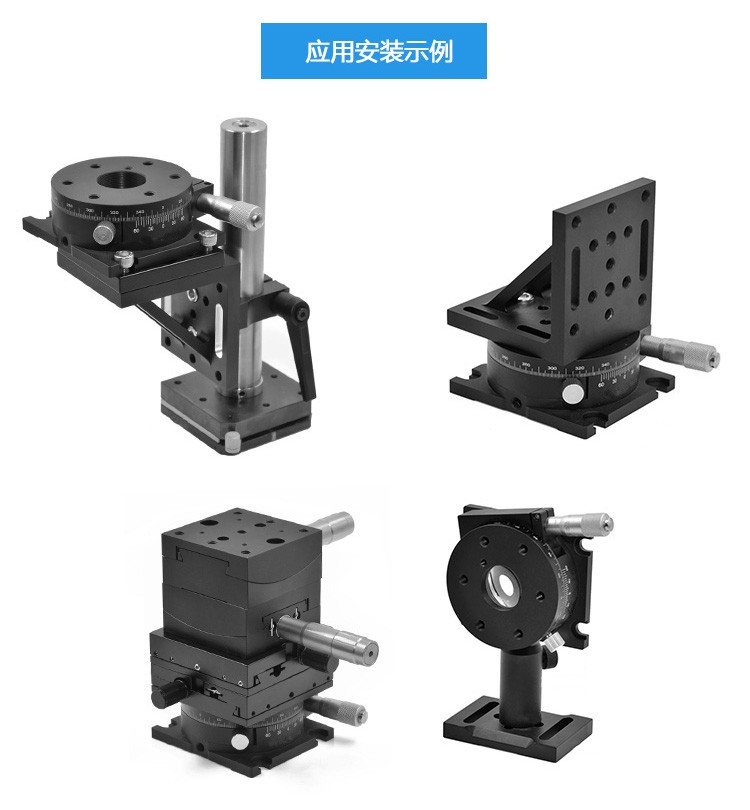

安裝了壓臂的旋轉臺，壓臂有兩個6*65mm/8*65mm規格可選。
