產品名稱: 手動旋轉位移臺R軸微調底板光學實驗旋轉安裝座 PT-SD78

精密手動旋轉臺 PT-SD78

產品特性

1、可連續旋轉360°；

2、激光刻度增量為2°，且有對準線；

3、安裝平臺高度：16.1mm;

4、緊定機制，可通過側面的螺絲鎖定位置；

5、負載能力:安裝在水平面時為110 lbs(50kg)，安裝在豎直面時為9lbs(4kg)。

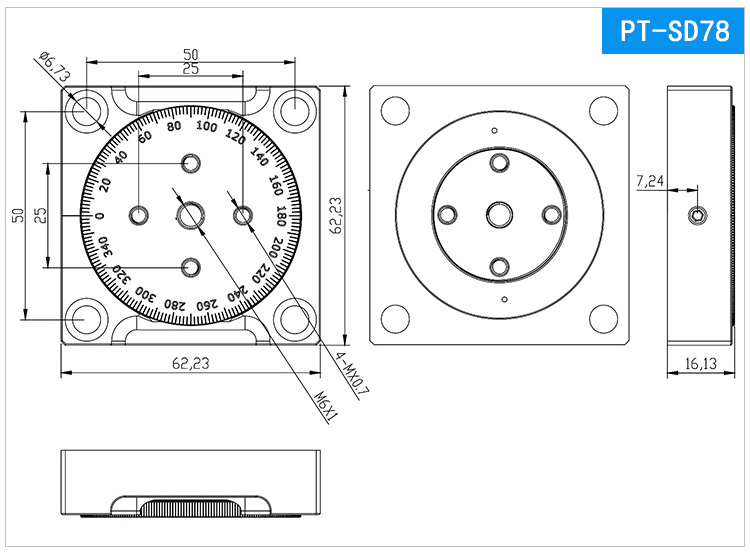

產品尺寸圖

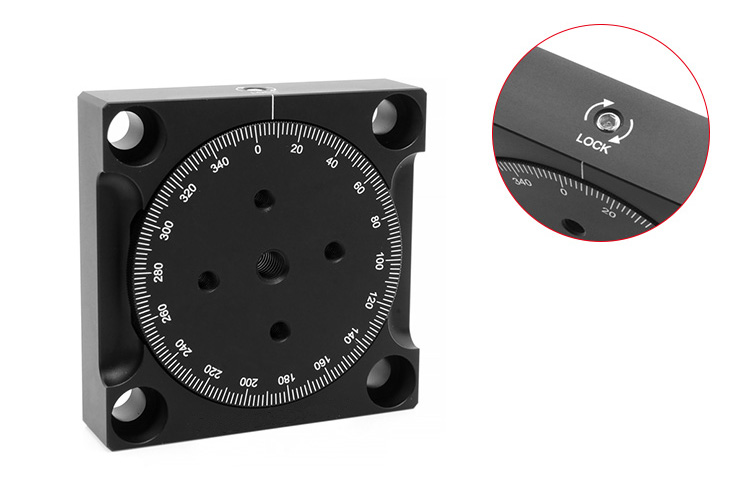

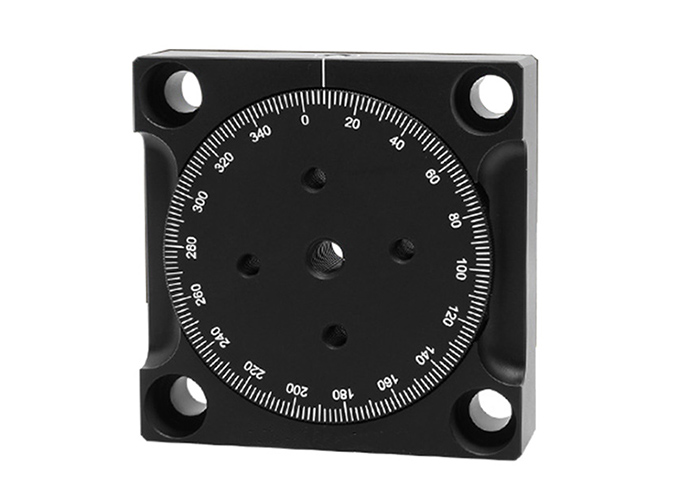

旋轉底座具有可以連續旋轉360°的臺面，非常適合需要流暢且無后沖旋轉的光機械件。臺面刻有角度刻度，間隔為2°。每20°對應的刻度線下方標記有數字，以便用戶設置臺面的角度方向。使用2.0mm六角扳手固定側面的緊定螺絲，可以鎖定平臺的旋轉。

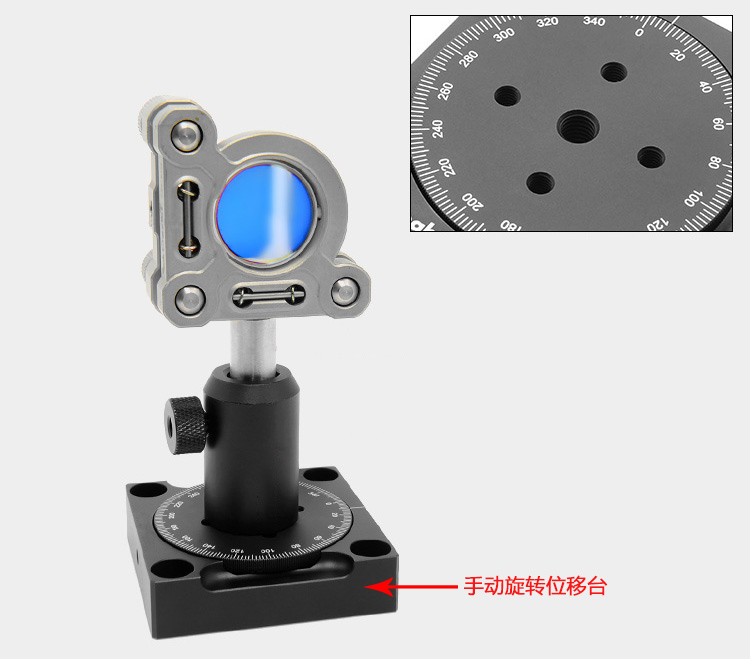

旋轉臺面包含4處M4螺孔和1處M6中心螺孔，用于不同光機械組件的安裝。

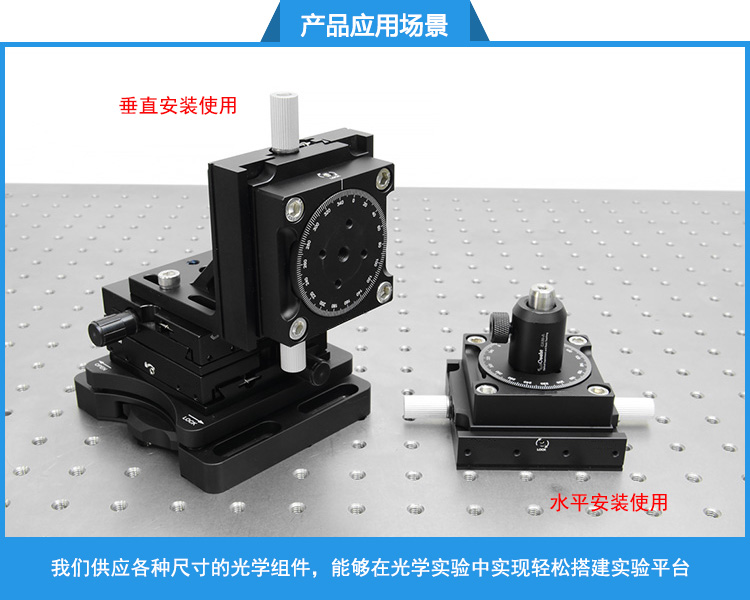

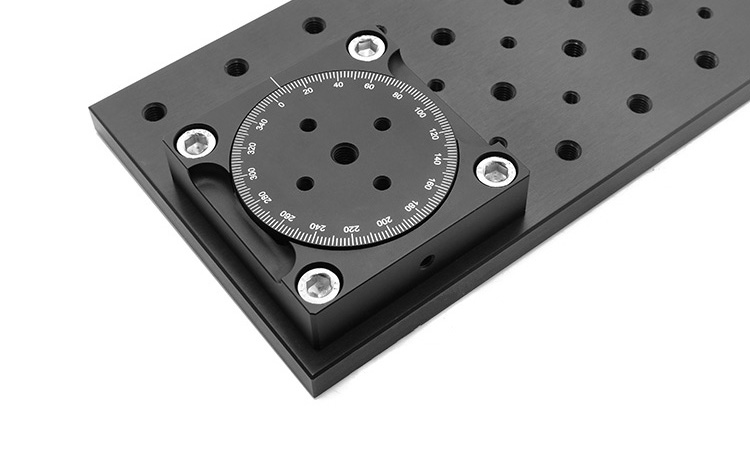

底座邊角帶有4處通孔，可利用M6柱頭螺絲將底座安裝到光學平臺或面包板上。側面的M4螺孔用于豎直安裝位移臺，在這個方向安裝時，位移臺的負載能力為9lbs(4kg)。位移臺安裝在水平面時，位移臺可以支撐的負載為110lbs(50kg)。
