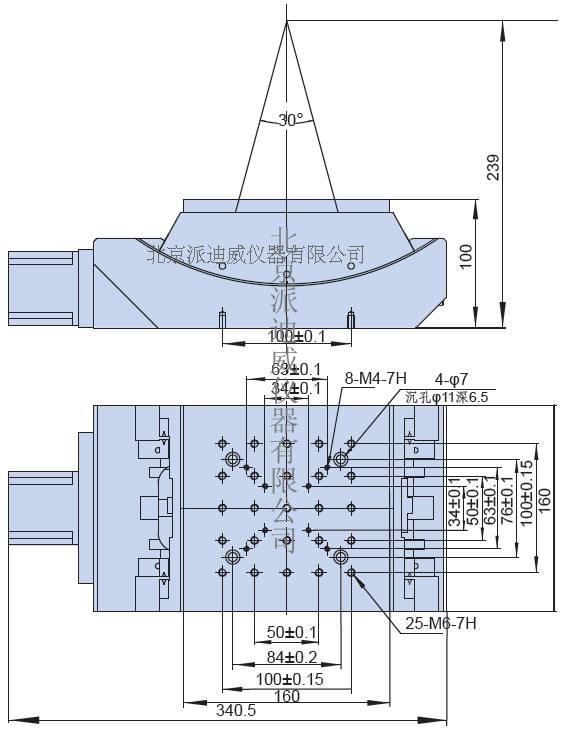

手動角位臺參數
型號 | PT-GD304 |
角度范圍 | ±15° |
臺面尺寸 | 160×160mm |
傳動比 | 400∶1 |
旋轉中心高 | 139 mm±0.2 mm |
驅動機構 | 蝸輪和蝸桿機構 |
導軌形式 | 交叉滾柱導軌 |
步進電機(1.8°) | 57BYG |
主體材料 | 鋁合金 |
表面處理 | 陽極氧化黑 |
中心承載 | 30kg |
重量 | 10.7kg |
分辨率 | ≈0.007°≈25″（無細分） |
旋轉中心精度 | 0.03 mm |
速度 | 10°/sec |
重復定位精度 | ±3″ |
覺對定位精度 | ±8″ |
空回 | ±3″ |
丟步 | 2″ |
手動旋轉臺參數
| 產品型號 | PX110-200 | |
| 結 構 描 述 | 角度范圍 | 360° |
| 臺面尺寸 | φ200mm | |
| 傳動比 | 180∶1 90∶1 45：1 | |
| 驅動機構 | 蝸輪和蝸桿機構 | |
| 導軌形式 | 軸承 | |
| 步進電機1.8° | 57BYG | |
| 主體材料 | 鋁合金 | |
| 表面處理 | 陽極氧化發黑 | |
| 中心承載 | 55kg | |
| 重量 | 7.9kg | |
| 精 度 描 述 | 分辨率 | 0.01°=36″（無細分） |
| 0.0005°=1.8″（20細分） | ||
| 速度 | 25°/sec | |
| 重復定位精度 | 0.005°=18″ | |
| 覺對定位精度 | 0.01°=36″ | |
| 端跳精度 | 15μ | |
| 空回 | 0.005°=18″ | |
| 偏心 | 20μ | |
| 丟步 | 0.005°=18″ | |
| 平行度 | 100μ | |
