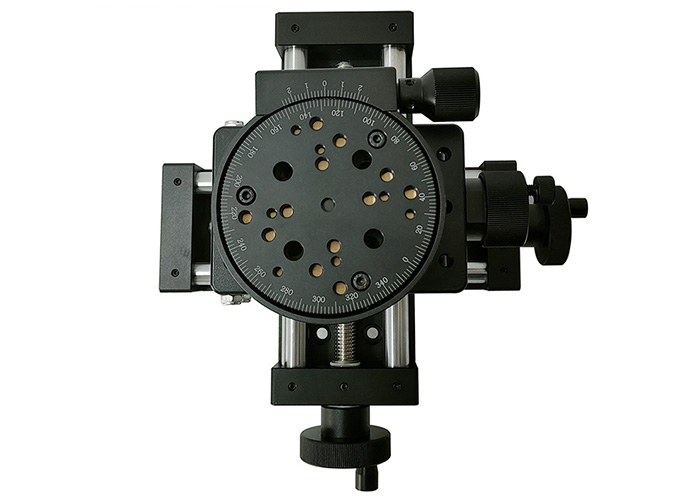

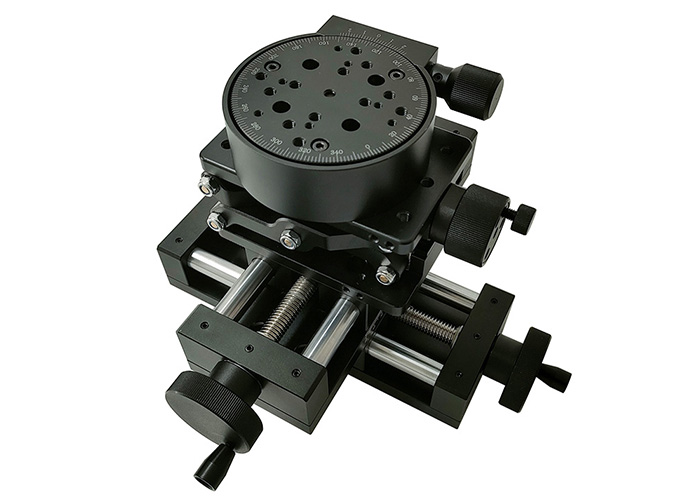

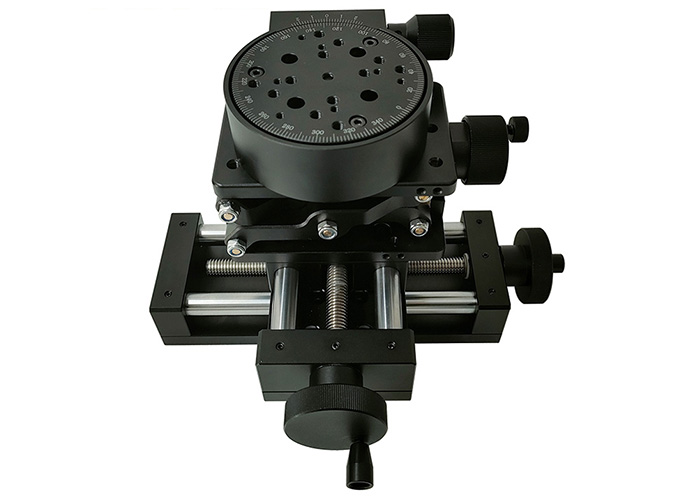

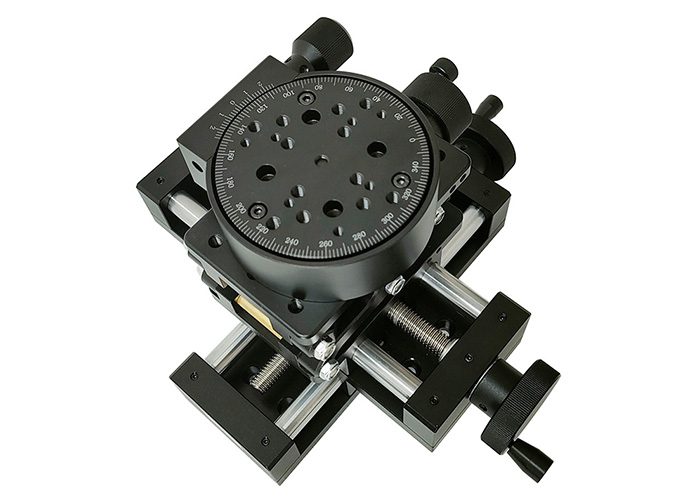

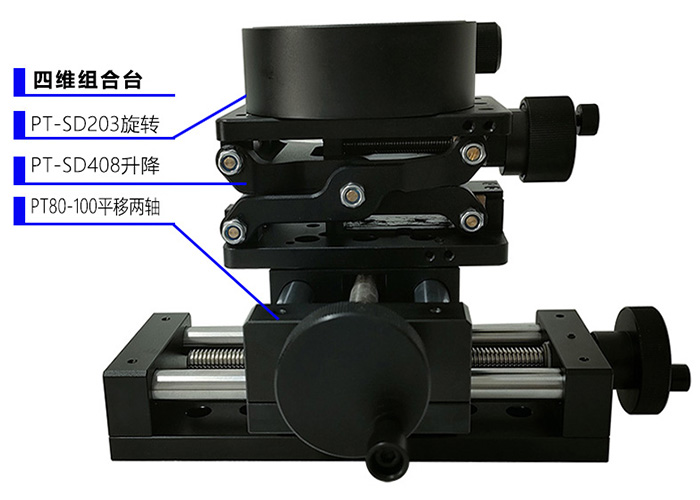

PT80-50+PT-SD408+PT-SD203 , PT80-100+PT-SD408+PT-SD203 ,
PT80-150+PT-SD408+PT-SD203
精密型手動平移臺：PT80-50/100/150
產品參數
|
主體 |
導向軸 |
手輪 |
進給絲桿 |
|
材質 |
表面處理 |
材質 |
硬度 |
表面處理 |
材質 |
表面處理 |
材質 |
|
AI6063 |
黑色陽極氧化 |
GCr15(軸承鋼) |
HRC56 |
鍍硬鉻 |
AI6063 |
本色陽極氧化 |
0Cr18Ni9(304)不銹鋼 |

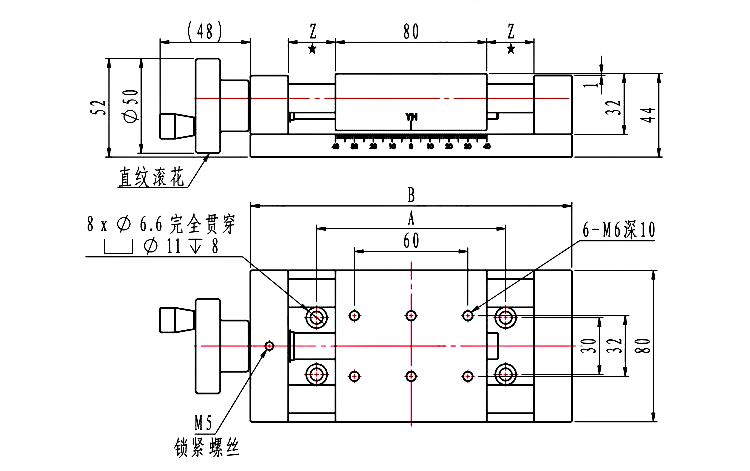

產品型號詳情介紹：
|
型號 |
滑臺面 | 行程 |
Z(mm) |
A(mm) |
B(mm) |
耐負載水平(N) |
自重(Kg) |
|
PT80-50 |
80*80 |
50 |
25 |
100 |
170 |
196 |
2.2 |
|
PT80-100 |
100 |
50 |
150 |
220 |
196 |
2.4 |
|
PT80-150 |
150 |
75 |
200 |
270 |
196 |
2.8 |

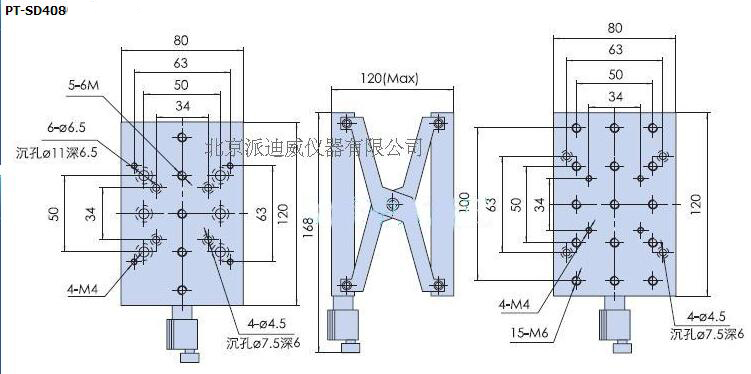

精密型手動升降臺：PT-SD408
特點：
■用于大行程，不定量，載荷大的升降調整
■采用剪形升降支撐，精研絲杠驅動。
■上下兩面多孔位設計，適用性強，均可作安裝面
■配有鎖緊手輪，安全可靠
■底座和臺面均有標準孔距的連接孔，方便與其它系列產品組合使用
產品參數：
型號 |
PT-SD408 |
臺面尺寸 |
120 mm×80mm |
驅動方式 |
精研絲杠驅動 |
升降行程 |
60 mm |
調整量 |
5μ(參考) |
承載 |
20kg |
自重 |
1.15kg |
材料 |
硬鋁 |
表面處理 |
陽極氧化黑 |

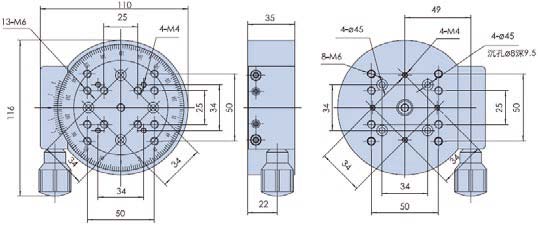

精密型手動旋轉臺:PT-SD203
特點：
■臺面可以360°旋轉調整
■臺面360°刻劃，方便讀數
■精密軸系設計，軸系間隙可調，穩定性好
■精加工蝸輪蝸桿傳動，減速比大，精度高，大承載
■消空回結構、蝸輪蝸桿充分嚙合，減小臺子運動空回
■上下部均有標準孔距的連接孔，方便與其它位移臺連接，組成多維移動臺
型號 |
PT-SD203 |
臺面直徑 |
φ100mm |
驅動方式 |
蝸輪蝸桿驅動 |
調整范圍 |
360° |
刻劃 |
2° |
讀數 |
12′ |
調整量 |
36″(參考) |
承載 |
中心承載45kg |
臺面端跳 |
30μ |
偏心 |
15μ |
臺面平行度 |
30μ |
自重 |
0.8kg |
材料 |
硬鋁 |
表面處理 |
陽極氧化染黑
|
