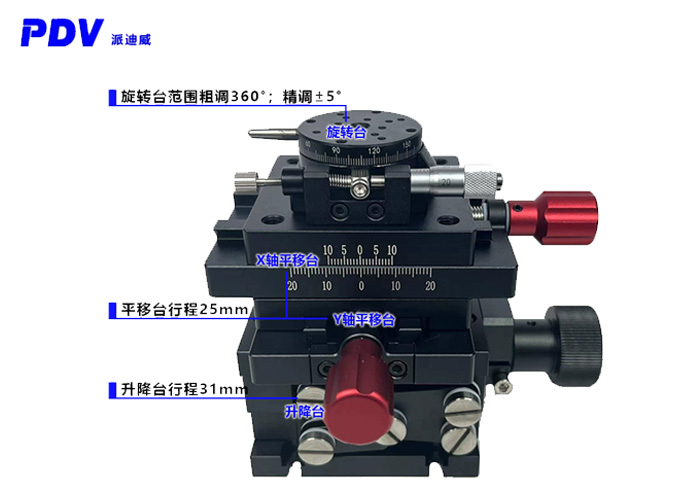

XYZR多維調節臺
XY行程 25mm R直徑 40mm Z軸升降31mm

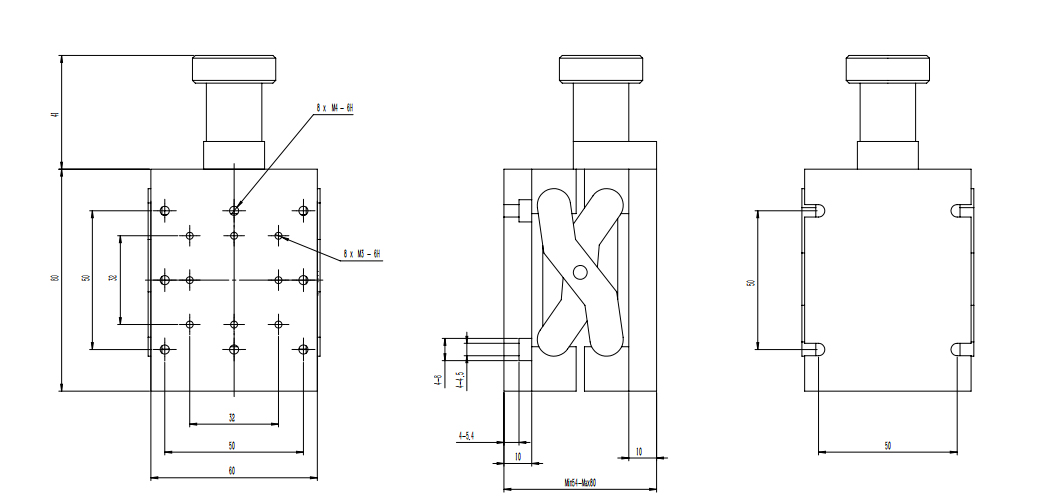

型號 | PT-SD31 |
臺面尺寸 | 60x80mm |
行程范圍 | 31mm |
旋轉1圈升降移動量 | 1.8mm |
承載 | 6kgf(58.8N) |
平行度 | 200μm |
自重 | 0.7kg |
型號 | PT65-25 |
行程 | 25 |
臺面尺寸 | 65*65 |
主體長度 | 90 |
厚度 | 20 |
導軌 | 燕尾副導軌 |
驅動方式 | 研磨絲桿，?8×1 |
驅動位置 | 中心驅動 |
主體材質及表面處理 | 鋁合金，黑色陽極氧化處理 |
自重 | 0.3 |
讀數(mm) | 0.1 |
水平負載 | 1.0 |
豎直負載 | 5 |
型號 | PR40-L |
臺面大小 | φ38 |
行程 | 360 ° 粗調， ± 5 ° 精調 |
負載 | 9.8N(1kgf) |
材質 | 鋁合金 |
刻度 | 10’ |
同心度 | 0.03mm |
平行度 | 0.03mm |
自重 | 0.1kg |
我們很高興你能和我們合作。為了節省你的時間，在選擇產品時，請查看參數或與我們的銷售溝通，避免你購買的產品，因參數與你的使用要求不一致，耽誤你的工期進度。我們再次感謝你的支持。
