| 型號 | PT110-25-65CH |
| 臺面尺寸 | 65mm×65mm |
| 驅動方式 | 測微頭 |
| 驅動位置 | 側向驅動 |
| 行程 | 25mm |
| 刻度 | 10μ/0.5μ |
| 精度 | 3μ/1.5μ |
| 調整量 | 2μ/0.1μ |
| 導軌形式 | 交叉滾柱導軌 |
| 承載 | 10kg |
| 直線度 | 2μ |
| 偏擺 | 25″ |
| 俯仰 | 15″ |
| 臺面平行度 | 15μ |
| 運動平行度 | 7μ |
| 自重 | 0.4kg |
| 材料 | 硬鋁 |
| 表面處理 | 陽極氧化染黑 |

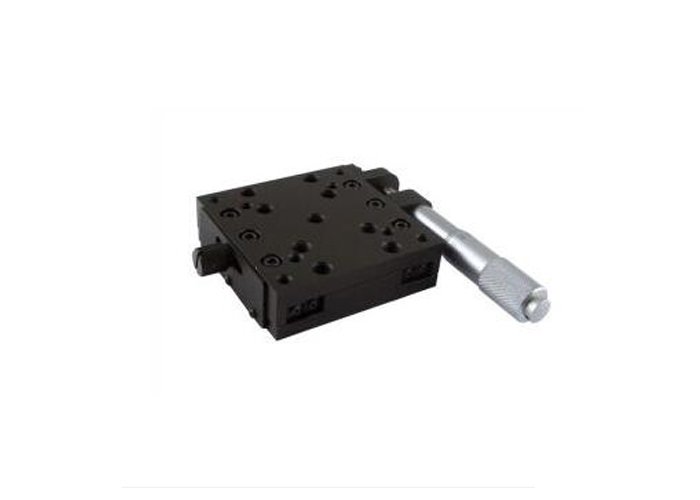

高精度型手動平移臺：PT110-25-65CH
■特點：
■側面鎖緊方式特殊設計，增強臺面的鎖緊穩定性
■硬鋁材質精密加工，表面陽極氧化染黑
■采用高精度交叉滾柱導軌，精度更高，承載較大，壽命長
■高精度基座和臺面，保證臺子的直線度，偏擺，俯仰，運動平行度
■位移調整采用測微頭或差動測微頭驅動
■高精度小分辨率測微頭保證產品在納米級的微位移調整
■測微頭在平移臺側向放置，結構更加緊湊
■采用彈簧復位，消除軸向間隙
■臺面和底座分布標準孔距的安裝孔，方便安裝和組合
■可與其它系列位移臺組成多維調整架
■可加裝光柵尺顯示移動微小位移量

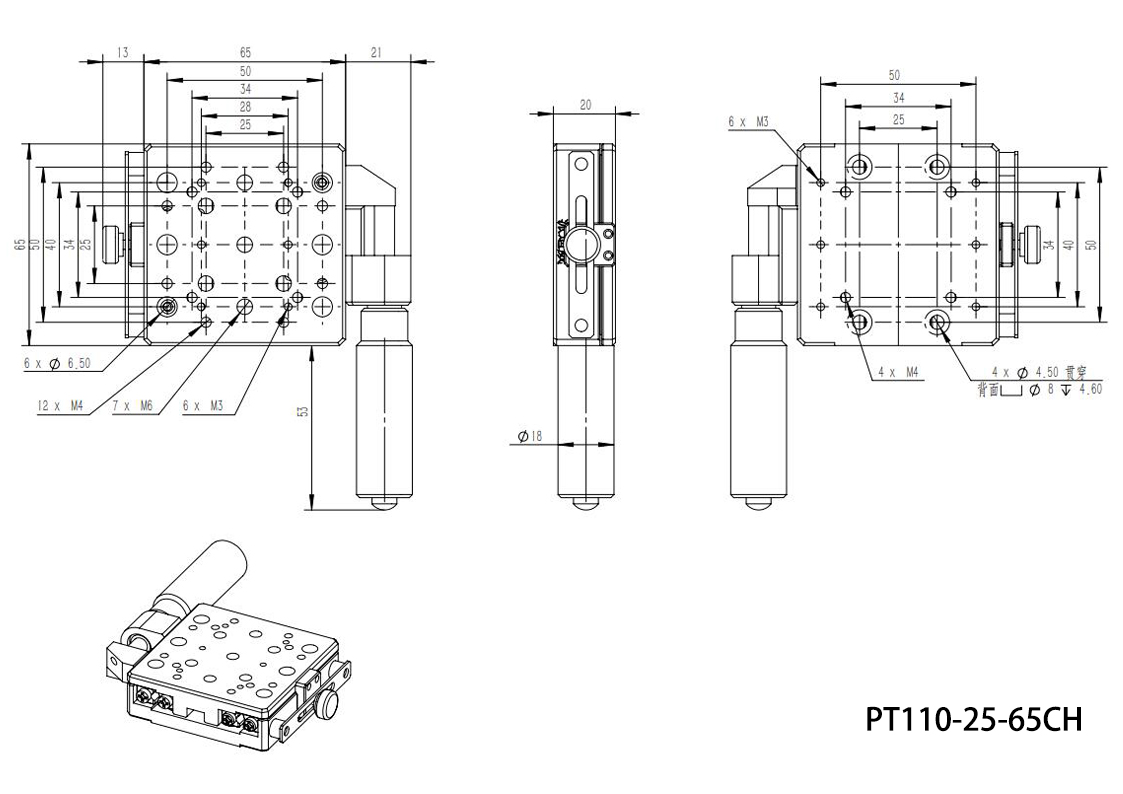

產品尺寸：
