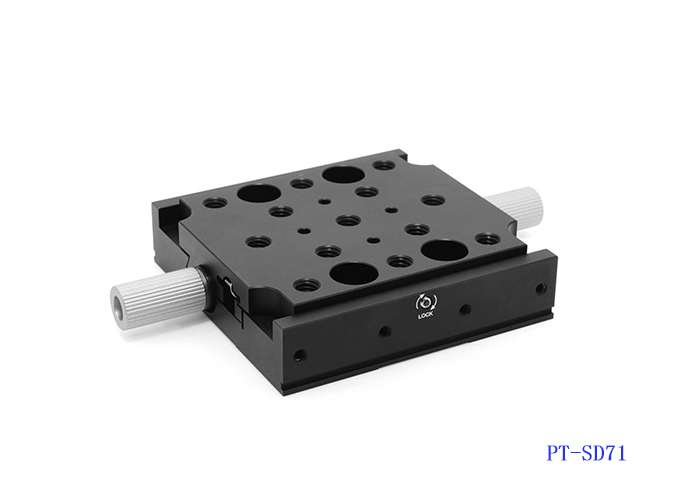

型號 | PT-SD71 |

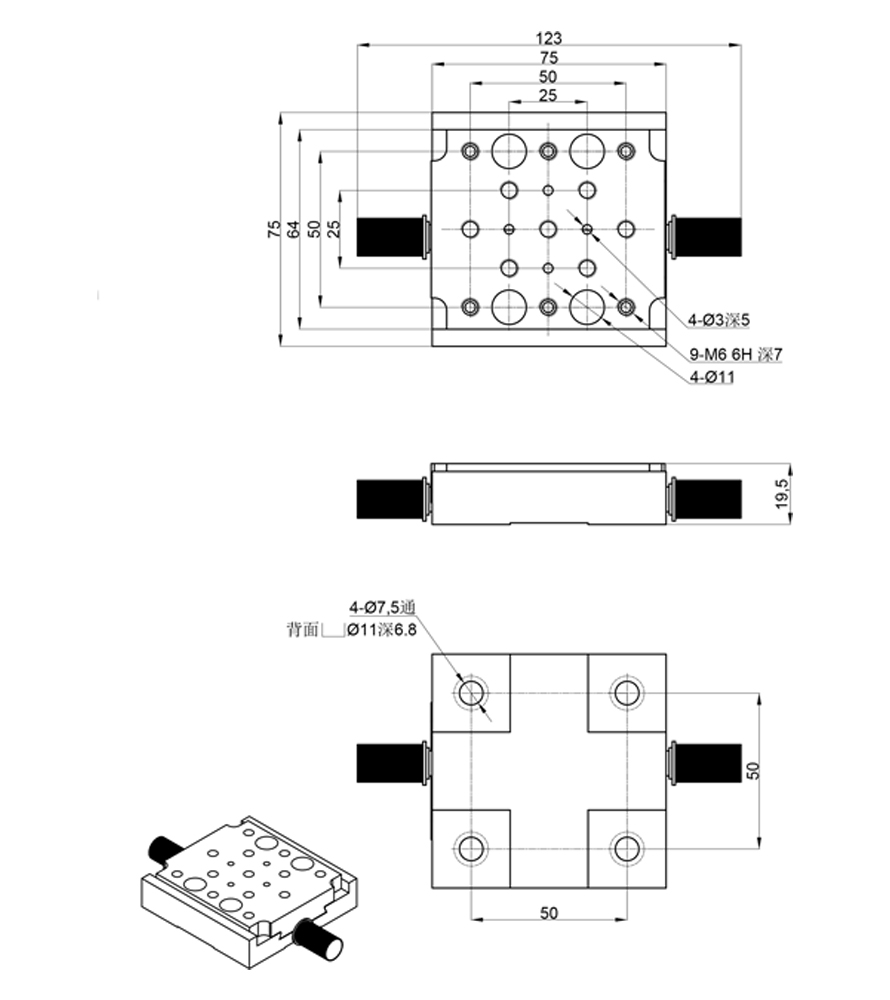

規(guī)格 | 75*75*19.6mm(不包含旋鈕) |
承載能力 | 30kg |
行程范圍 | ±12.5mm |
重量 | 260g |
材質 | 7075鋁合金 |

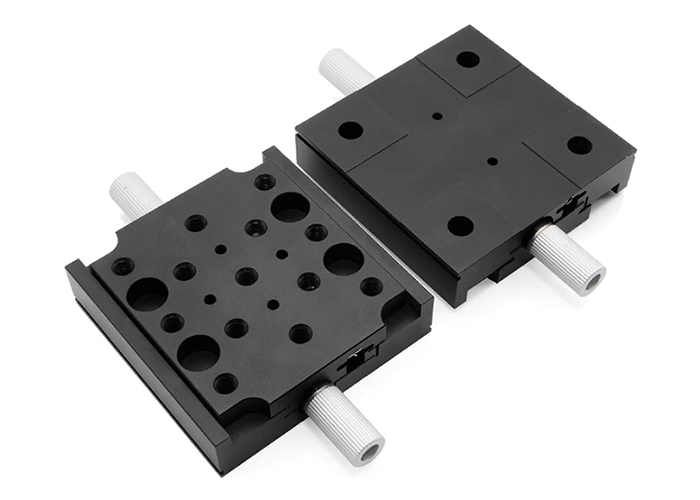

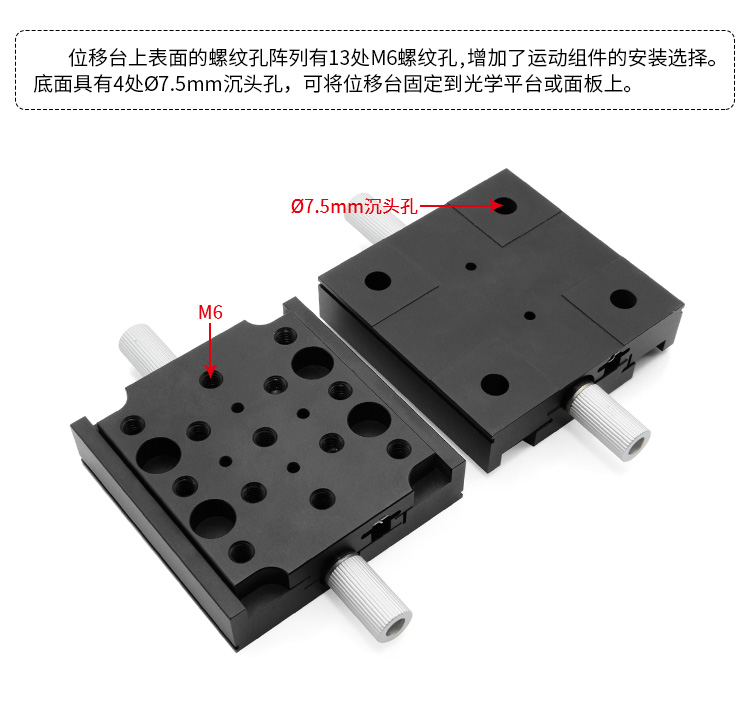

螺紋類型 | 13處M6螺孔、4處φ7.5mm沉頭孔 |
產品特性
1、燕尾形滑動軸承可實現土12.5mm線性行程;
2、兩端處的手擰旋鈕可調整行程;
3、模塊化設計方便正交搭建XYZ三軸配置;
4、臺面多螺紋孔陣列，大限度地增加運動組件的安裝選擇。

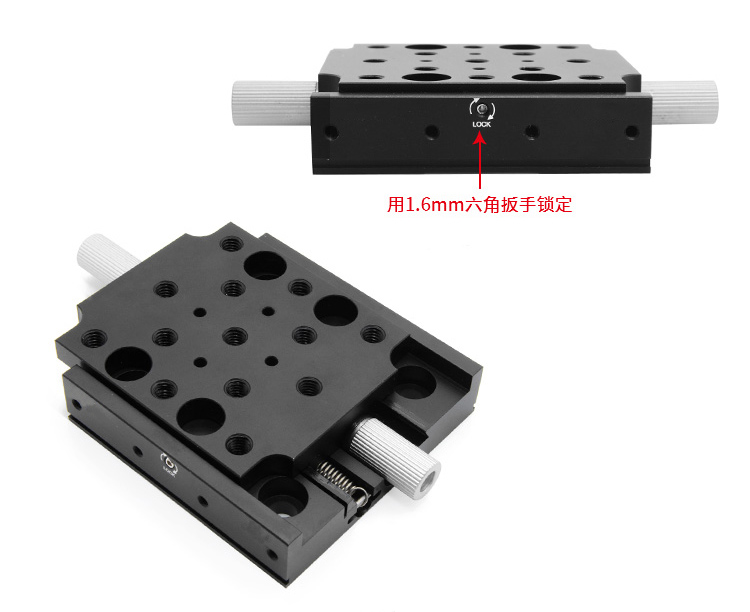

PT-SD71燕尾位移臺適用于一般的運動控制應用，它提供25mm行程，使用M6* 1mm的導螺桿,在整個行程范圍內提供平穩(wěn)的線性定位。導螺桿每轉一圈使位移臺移動1mm。位移臺側面的鎖定片中間的螺絲鎖定，以防意外運動。

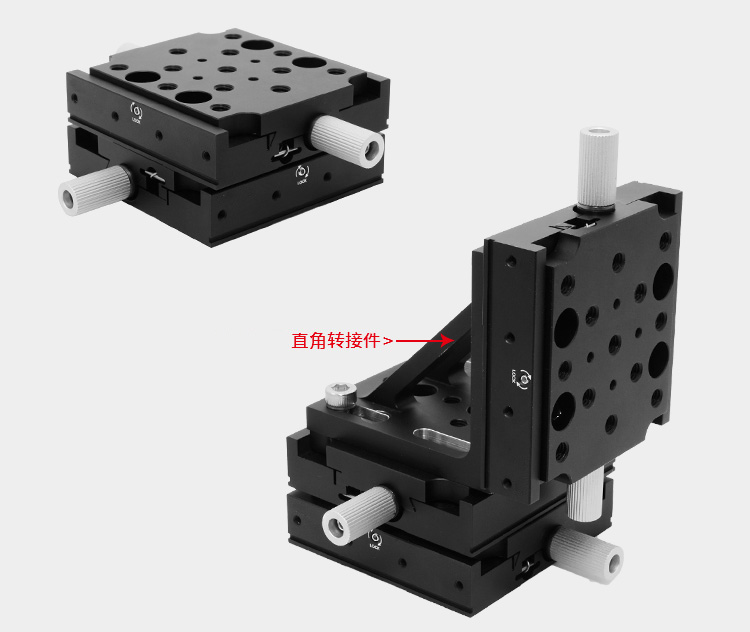

位移臺使用模塊化設計,方便搭建2軸和3軸配置。對于搭建XY軸配置,直接連接兩個位移臺。對于Z軸運動，需要加一個直角轉接件來垂直安裝位移臺。
