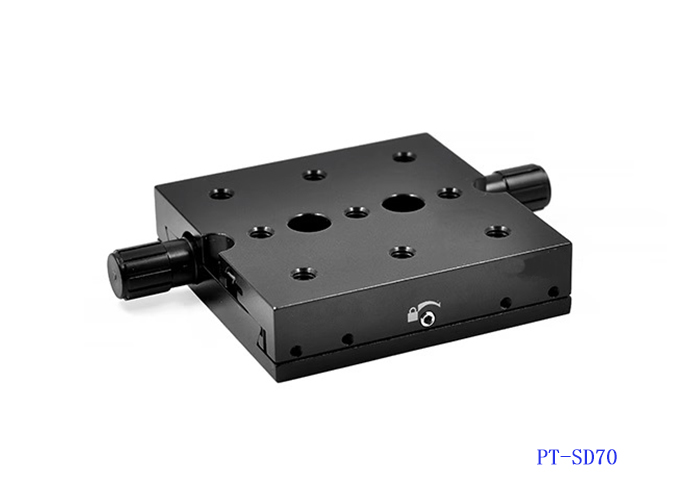

型號 | PT-SD70 |
產品名稱 | X軸線性平移臺 |

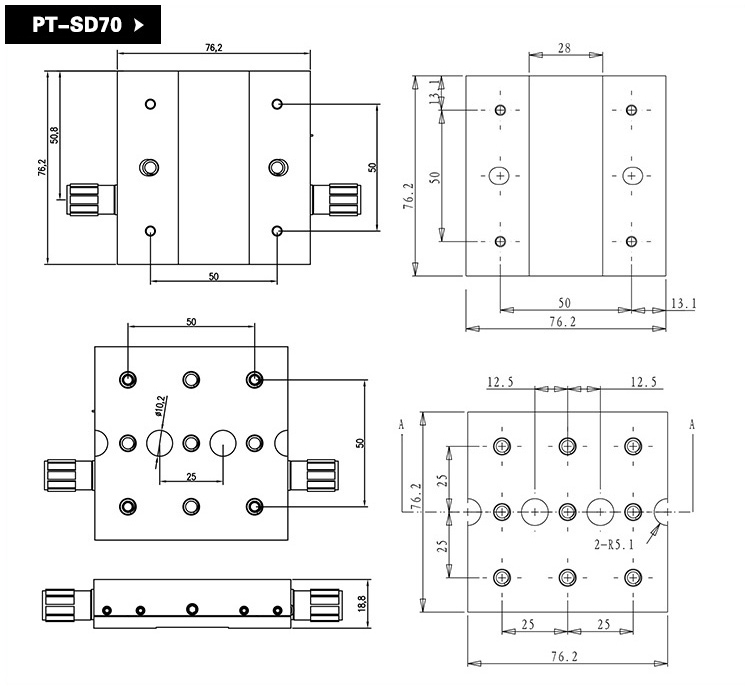

平臺尺寸 | 76.2*76.2mm |
高度 | 19.1mm |
位移軸 | X軸 |
行程 | 25.4mm |
驅動位置 | 中心傳動 |
負載 | 111N |
調節螺釘 | 20TPI |
材質 | 鋁合金 |
| 螺紋類型 | M6 |
| 凈重 | 254.4g |
產品特性：
1、燕尾形滑動軸承可實現行程超過1.0英寸的平穩可鎖定運動；
2、轉動螺釘可以實現快速定位和4Aμm步進靈敏度；
3、最大中心載重能力為25磅，以快速移動相當大的載重；
4、可從兩側手動調整。
PT-SD70手動位移臺具有燕尾系列的大中心載重能力,以及大的安裝面積，使可以平滑行進的燕尾設計支持更多數量的組件。
燕尾平移臺配有快速驅動絲杠，用于快速線性定位，與預載的精密燕尾式滑塊具有相同的平穩移動能力。該平移臺有兩個旋鈕，可從任一側進行調整，直接安裝在平臺和面包板面，并可組合以提供多軸定位。
PT-SD70燕尾式位移臺使用與精確控制版本相同的精密燕尾式滑動機構，但在相對較長的1.0英寸行程距離內提供快速定位版本。燕尾式滑塊支持簡單的運動。包括兩個相互滑動的精確接地平面。
