產品參數為電性能參數
| 產 品 型 號 | PP120-50 | PP120-100 | PP120-150 | PP120-200 | PP120-300 | |
| 結構參數 | 行程 | 50 | 100 | 150 | 200 | 300 |
| 臺面尺寸 | 90×90 | 90×90 | 90×90 | 120×120 | 120×120 | |
| 螺桿導程 | 4 | |||||
| 導軌 | 精密線性軸承導軌 | |||||
| 額定電流 | 1.9A | |||||
| 步進電機 (步距角) | 42（1.8°） | |||||
| 主體材料 | 鋁合金 | |||||
| 表面處理 | 陽極氧化發黑 | |||||
| 中心負載(KG) | 15 | 15 | 10 | 7 | 5 | |
| 平臺重量（KG） | 2.8 | 3.4 | 4.5 | 5.2 | 6.3 | |
| 精度參數 | 8細分分辨率（μm） | 2.5 | ||||
| 速度 | 20mm/sec | |||||
| 重復定位精度（μm） | 5 | |||||
| 定位精度（μm） | 10 | |||||
| 直線度（μm） | 6 | 7 | 7 | 8 | 8 | |
| 運動平行度（μm） | 10 | 15 | 20 | 25 | 30 | |
| 俯仰 | 25″ | 50″ | 50″ | 60″ | 60″ | |
| 偏擺 | 20″ | 25″ | 25″ | 30″ | 30″ | |
| 回程間隙（μm） | 2 | 2 | 2 | 2 | 2 | |
| 丟步（μm） | 3 | 3 | 5 | 5 | 5 | |
| 附件描述 | 可加裝失電制動功能(Z) | |||||
| 可加裝光柵尺(G) | ||||||
| 可換裝伺服電機(D) | ||||||
| 可加裝防塵罩(F) | ||||||

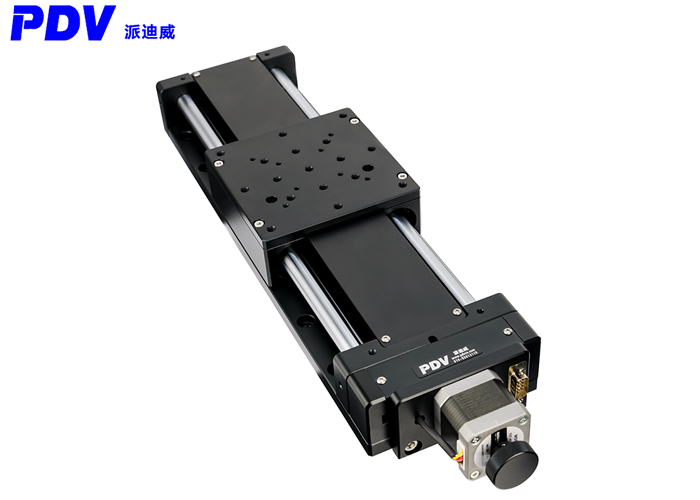

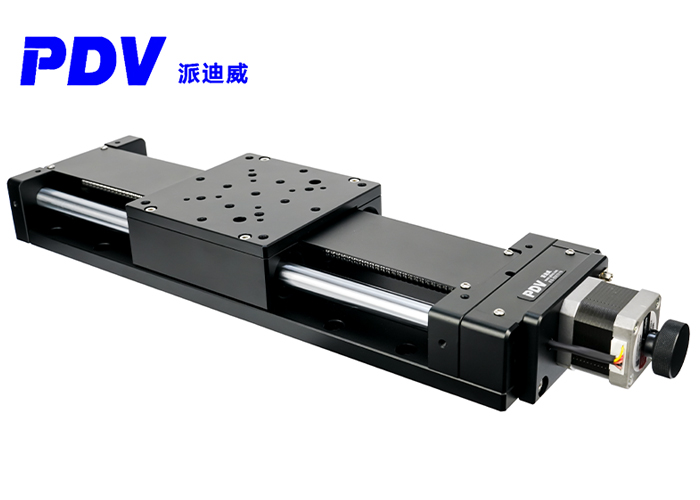

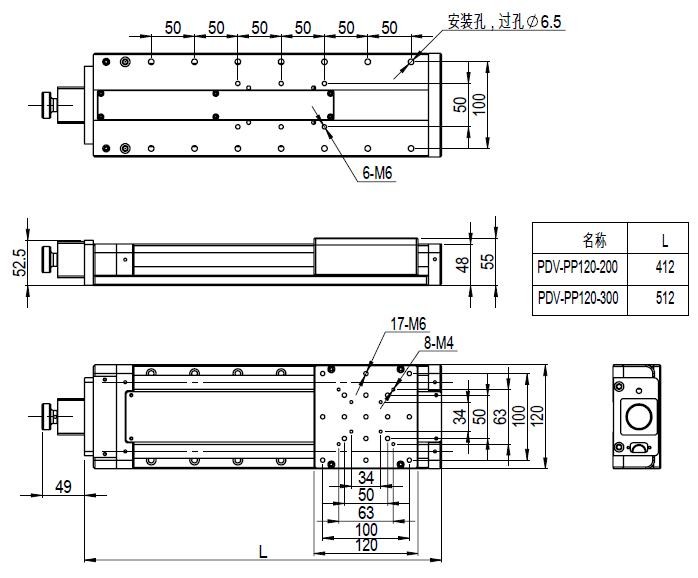

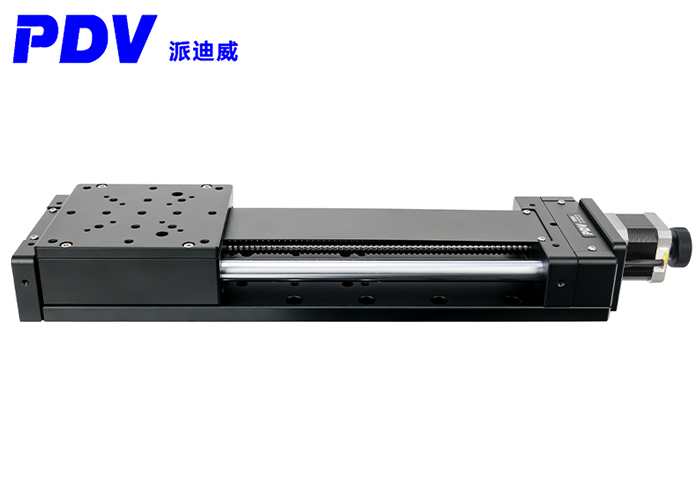

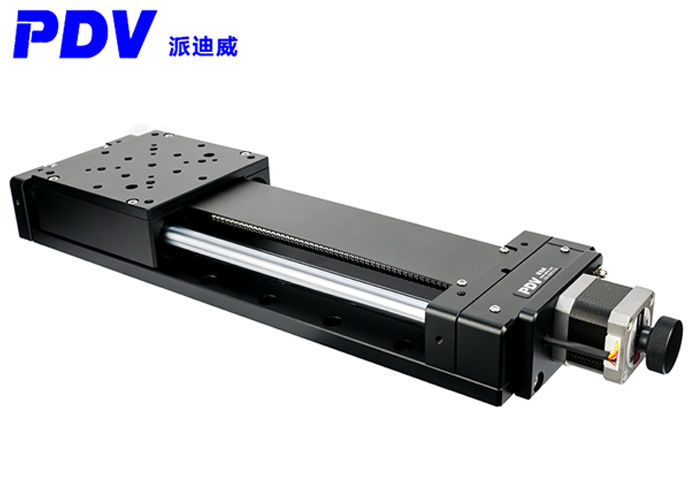

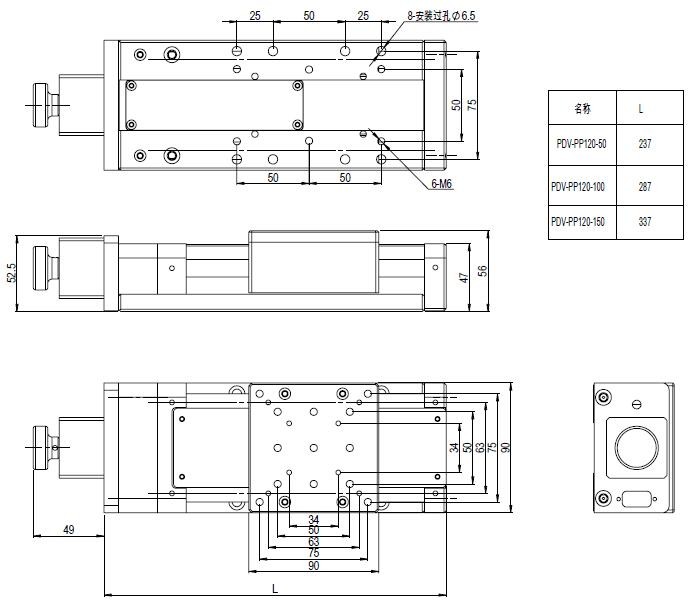

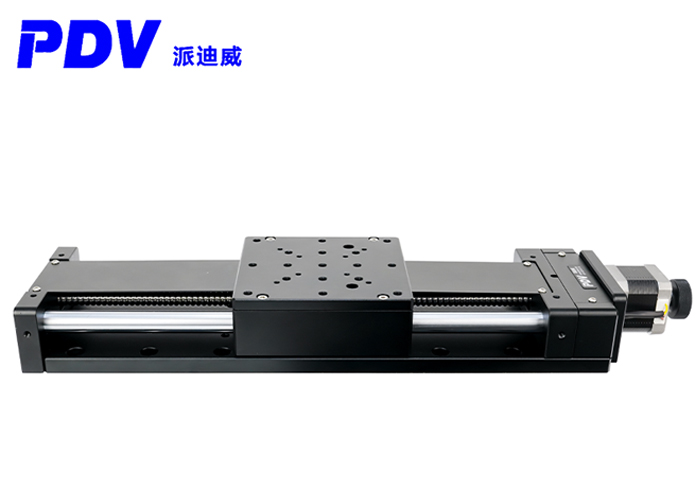

精密型電動平移臺（圓導軌）：PP120-（50-300）
□產品特性：
■標配步進電機，公司的ZD-KZ系列運動控制器可對其實現自動化控制
■導軌采用精密線性軸承導軌（兩端支撐，中間懸空），承載較小，適合單軸科學試驗使用，垂直使用效果好
■合理的導軌調整固定方式大大提高了導軌的安裝精度，有效保證運動的直線度和平行度，運動舒適度
■步進電機和滾珠螺桿通過高品質彈性聯軸節連接，消偏性能好，大大降低了偏心擾動且噪音小
■配有手輪，方便調試
■兩端裝有零位和限位開關，方便準確定位和保護產品
■底座有標準孔距的螺紋孔和通孔，方便安裝固定
■可換裝伺服電機，光柵尺做閉環控制，實現高速重載
