產品參數為電性能參數
| 產品型號 | PT-SW01 | |
| 結構描述 | 角度范圍 | 繞X，Y，Z三軸360° |
| 臺面尺寸 | 150×150mm | |
| 傳動比 | 180∶1 | |
| 驅動機構 | 蝸輪和蝸桿機構 | |
| 導軌形式 | 軸承 | |
| 步進電機(1.8°) | SST57D3301 | |
| 主體材料 | 鋁合金 | |
| 表面處理 | 陽極氧化發黑 | |
| 中心承載 | 10kg | |
| 重量 | 10kg | |
| 精度描述 | 分辨率 | 0.01°=36″（無細分）0.0005°=1.8″（20細分） |
| 速度 | 25°/sec | |
| 重復定位精度 | 0.005°=18″ | |
| 訣隊定位精度 | 0.01°=36″ | |
| 端跳精度 | 15μ | |
| 空回 | 0.005°=18″ | |
| 偏心 | 20μ | |
| 丟步 | 0.005°=18″ | |
| 平行度 | 100μ | |

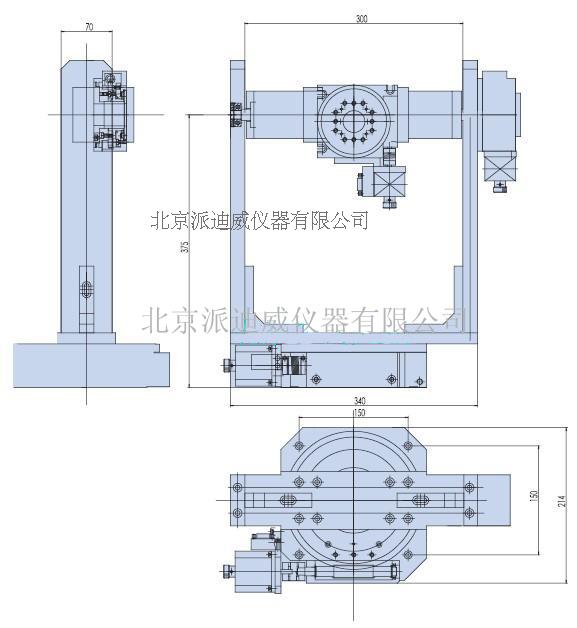

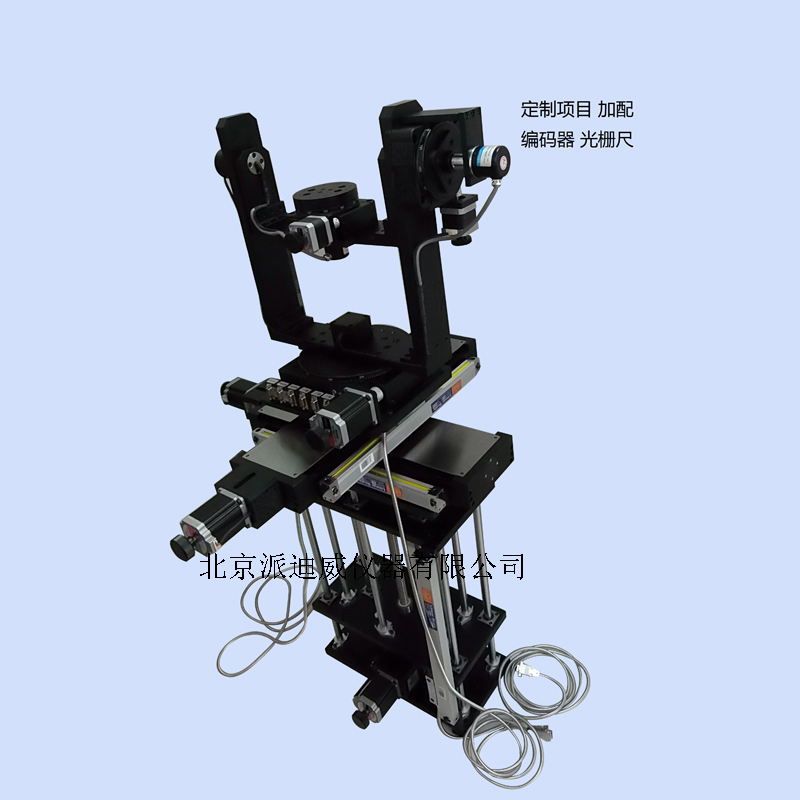

三維電動旋轉臺：PT-SW01
產品特性：
※標配步進電機使用運動控制器可對其實現自動化控制
※旋轉軸系采用多道工藝精密加工而成，配合精度高，承載大，壽命長
※采用精密研配的蝸輪蝸桿結構，運動舒適，可以任意正向和反向旋轉且空回小
※設計精巧的消空回結構，可調整長期使用造成的空回間隙
※特殊的結構設計，旋轉臺面極低的端跳和偏心，使旋轉運動更加平穩
※旋臺的中心通孔與旋轉中心有嚴格的同軸度要求，旋臺的中心孔徑有嚴格的配合公差限制，方便客戶做精密定位
※臺面外圍的刻度圈是激光刻劃標尺
我們很高興你能和我們合作。為了節省你的時間，在選擇產品時，請查看參數或與我們的銷售溝通，避免你購買的產品，因參數與你的使用要求不一致，耽誤你的工期進度。我們再次感謝你的支持。
