規格: 電動升降臺 PT-GD425
型號 | PT-GD425 |
臺面尺寸 | 200×200 |
行程 | 25 |
分辨率（8細分） | 0.0005 |
重復定位精度 | 0.003 |
螺桿導程 | 1.5 |
標配電機 | 57步進電機（1.8°） |
靜轉距（N.M） | 1.2 |
額定工作電流 | 2.8 |
速度（2細分） | 10mm/s |
中心承載 | 50 |
自重（kg | 7.5 |
產品詳情:
電動整體組合臺：PT-XY100
| 產品型號 | PT-XY100 | PT-XY150 |
| 結構參數 | X,Y軸行程 | 100 mm | 150 mm |
| 臺面尺寸 | 300×300mm | 350×350mm |
| 螺桿導程 | 4 mm | 精研滾珠絲杠（導程4mm) |
| 導軌 | 精密交叉滾柱導軌 | 交叉滾柱導軌 |
| 步進電機（步距角） | 42(1.8°) | 42BYGH47-1684 |
| 主體材料 | 鋁合金 | 鋁合金 |
| 表面處理 | 陽極氧化發黑 | 陽極氧化染黑 |
| 臺面中心承載 | 50 kg | 51 kg |
| 平臺自量 | 8.3 kg | 9.7kg |
| 精度參數 | 分辨率 | 20μm（無細分），2.5μm（8細分） | 20μm（無細分），1μm（20細分） |
| 速度 | 40mm /sec | 30mm /sec |
| 重復定位精度 | 2μm | 3μm |
| 定位精度（選配光柵） | 3μm | —— |
| 直線度 | 5μm | 8μm |
| 運動平行度 | 15μm | 20μm |
| 俯仰 | 50″ | 80″ |
| 偏擺 | 25″ | 30″ |
| 回程間隙 | 2μm | 5μm |
| 丟步 | 2μm | 2μm |
| 可加裝光柵尺（G） | —— |
| 可換伺服電機（D） | —— |
優勢:

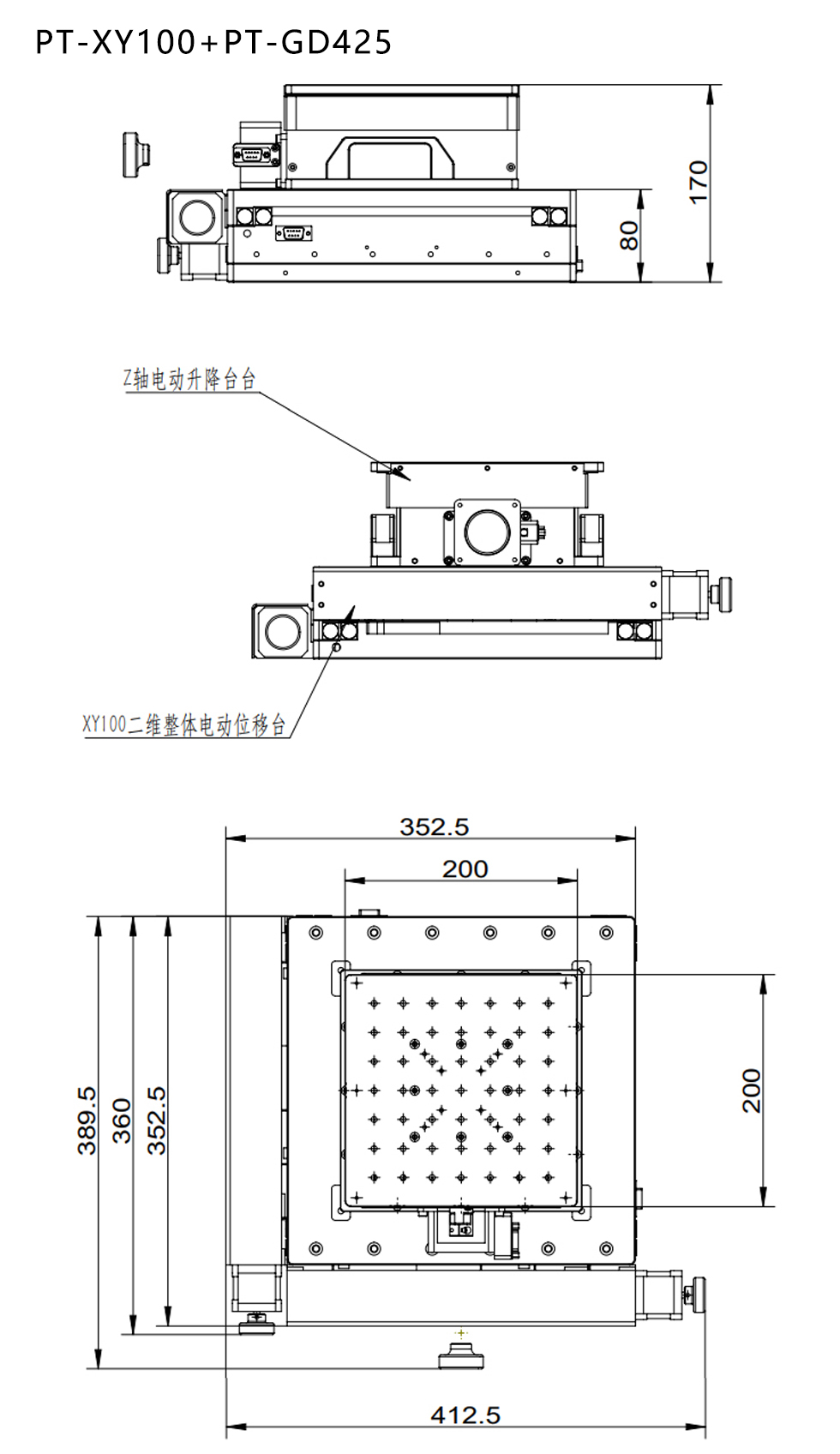

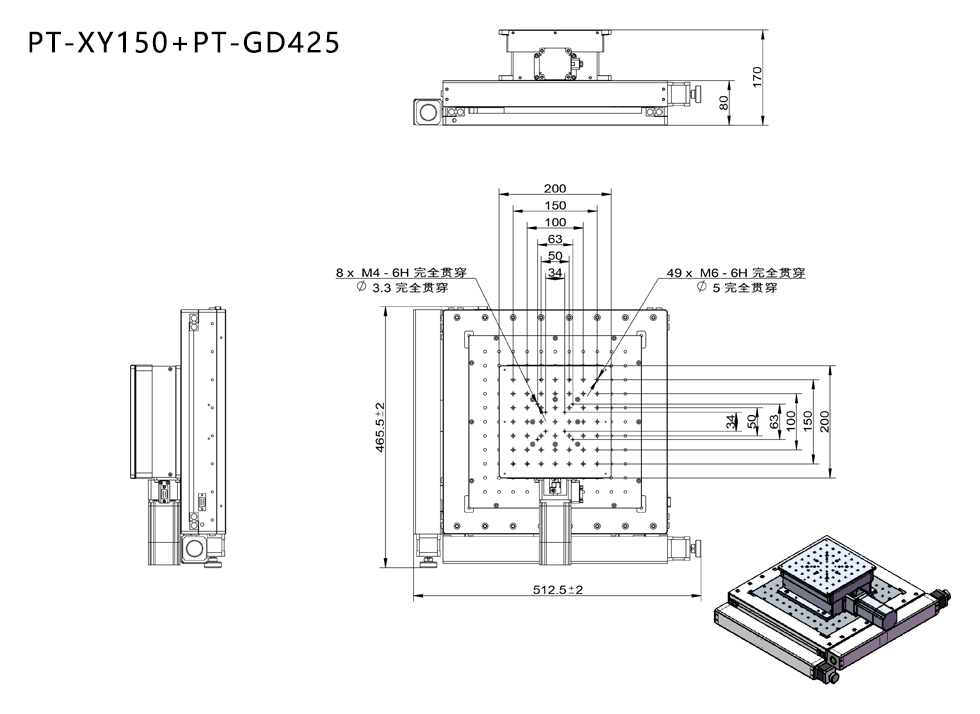

XYZ三軸調節臺 產品尺寸圖：
