(表格里精度描述欄為電性能參數)
產品型號 | PT-GD95A120 | PT-GD95B60 | PT-GD95C120 | PT-GD95C60 |
臺面尺寸 | ?95 | |||
旋轉行程 | 360° | |||
傳動比 | 1 :120 | 1 :60 | 1 :120 | 1 :60 |
主要材質 | 高強度航空鋁材 (7075) | |||
主要材質表面處理 | 黑色陽極氧化 | |||
儀器重量 | 1.5Kg | |||
中心負載 | 25Kg | 40Kg | 25Kg | 40Kg |
8 細分分辨率 | 0.001875° | 0.00375° | 0.001875° | 0.00375° |
大速度 | 25 (deg/sec) | 50 (deg/sec) | 25 (deg/sec) | 50 (deg/sec) |
單向定位精度 | 0.03°/108″ | |||
重復定位精度 | ≤0.005°/18″ | |||
空回間隙 | 0.01°/32″ | |||
徑向跳動 | ≤6 μm | |||
軸向跳動 | ≤6 μm | |||
平行度 | ≤150 μm | |||
表面跳動 | ≤5 μm | |||
電機類型 | 雙出軸 35 步進電機 | 雙出軸 42 步進電機 | ||
電機步進角 | 1.8° | |||
額定工作電流 | 1A | 1.5A | ||
電源電壓 | 24V±10% | |||
接頭 | DB9 針接頭 | |||
零位開關 | 光電傳感器 | |||

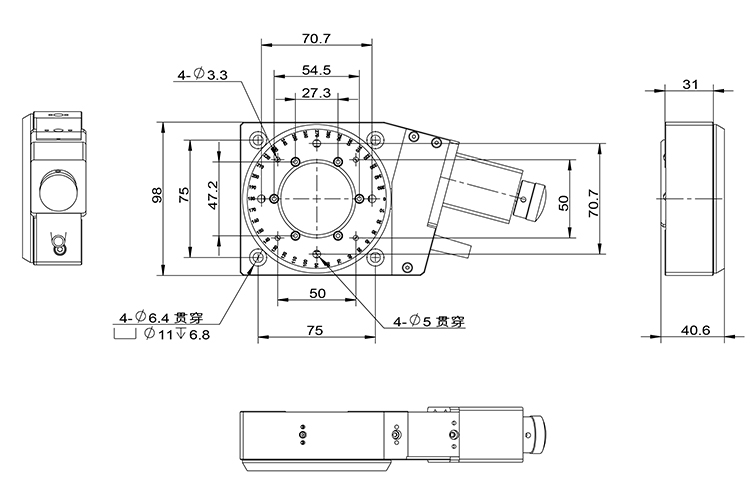

產品尺寸圖：
