首頁 > 產品中心 > 高精度電動平臺系列 > 電動三維組合臺（XYZ）
產品型號 | PT-SW05 |
臺面尺寸 | Φ200mm |
角度范圍 | 360° |
傳動比 | 10∶1/30∶1 |
驅動機構 | 齒輪傳動 |
導軌形式 | 軸承 |
電機 | 400W/700W伺服電機 |
主體材料 | 鋁合金 |
表面處理 | 陽極氧化染黑 |
中心承載 | 10kg |
重量 | 58kg |
分辨率 | 0.01°=36″（無細分）；0.0005°=1.8″（20細分） |
速度 | 360°/sec |
重復定位精度 | 0.005°=18″ |

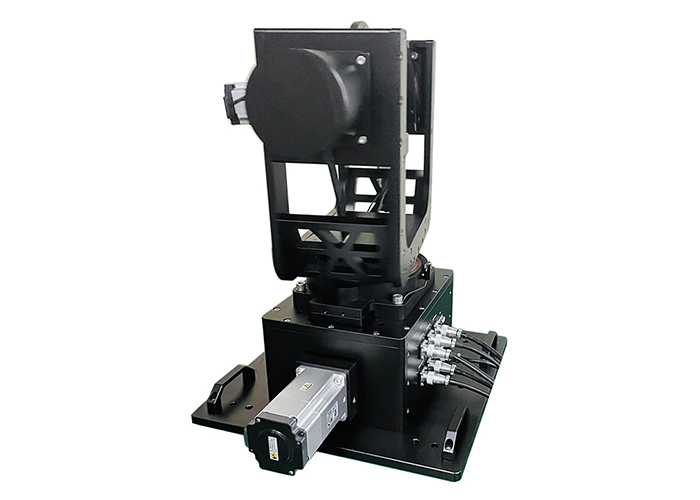

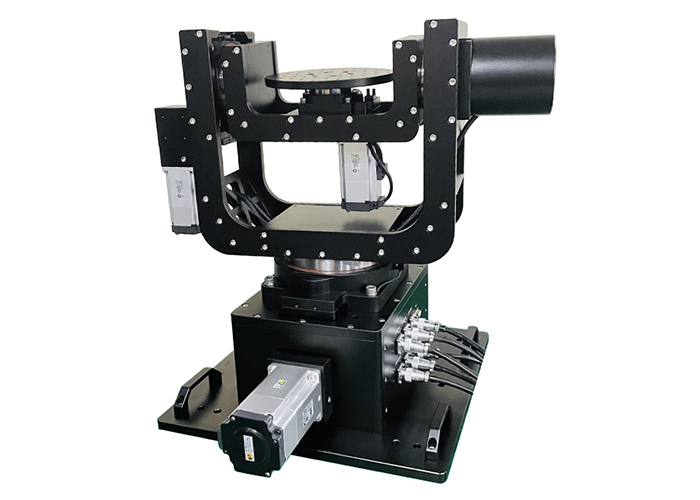

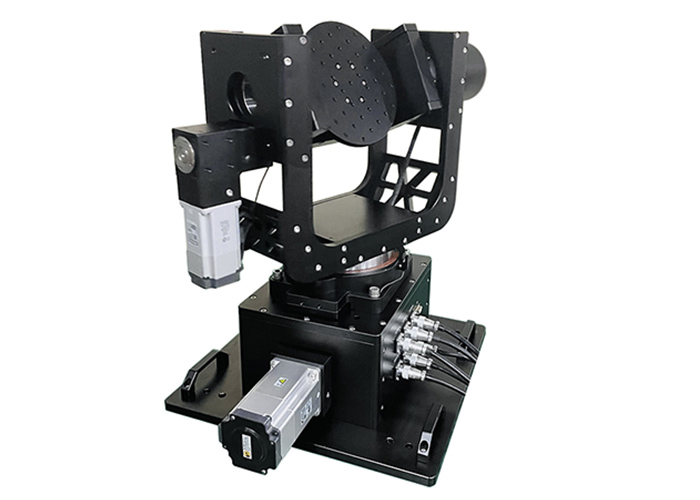

| 產品型號：PT-SW05（加編碼器） | ||
| 結構描述 | 角度范圍 | 繞X，Y，Z三軸360° |
| 臺面尺寸 | ?200mm | |
| 傳動比 | 底部方位軸，減速比100:1， | |
| 側面俯仰軸，減速：100:1， | ||
| 上面滾轉軸，減速比：10:1 | ||
| 驅動機構 | 蝸輪和蝸桿機構 | |
| 絕對式編碼器（三晟傳感） | SE38S6-17-1-SGG | |
| 導軌形式 | 軸承 | |
| 伺服電機（松下） | 400W | |
| 主體材料 | 鋁合金 | |
| 表面處理 | 陽極氧化發黑 | |
| 設備重量 | ≥80kg | |
| 速度 | 130°/sec | |
| 中心承載 | 10kg | |
| 精確角度輸出 | 0.005°=18″ | |
| 絕對定位精度 | 0.01°=36″ | |
| 端跳精度 | 20μ | |

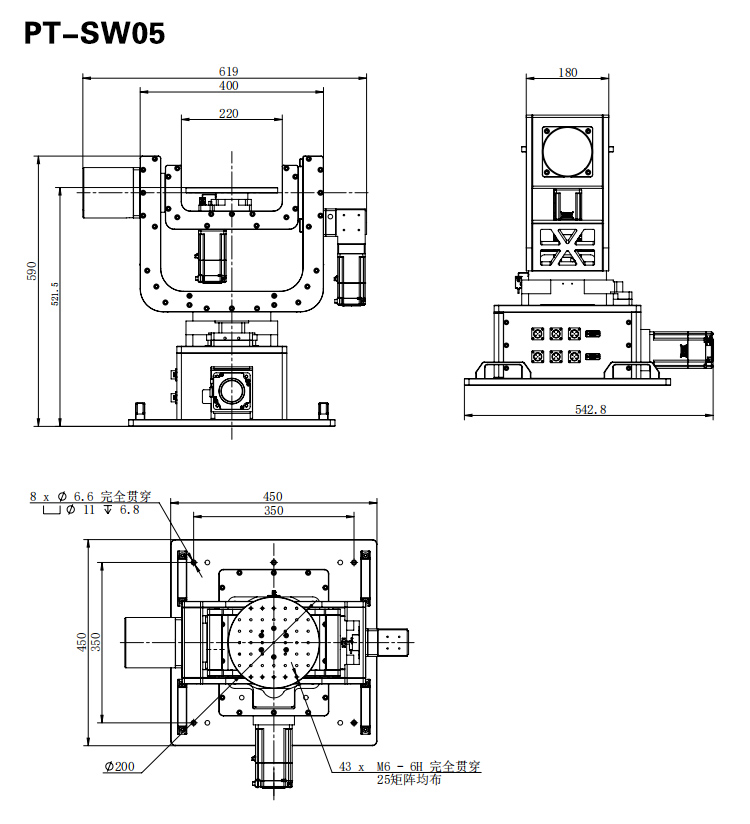

PT-SW05電動三維轉臺 尺寸圖：
我們很高興你能和我們合作。為了節省你的時間，在選擇產品時，請查看參數或與我們的銷售溝通，避免你購買的產品，因參數與你的使用要求不一致，耽誤你的工期進度。我們再次感謝你的支持。
