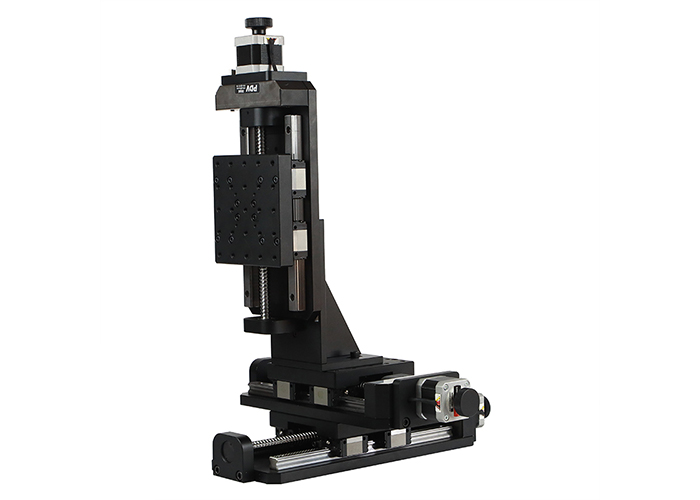

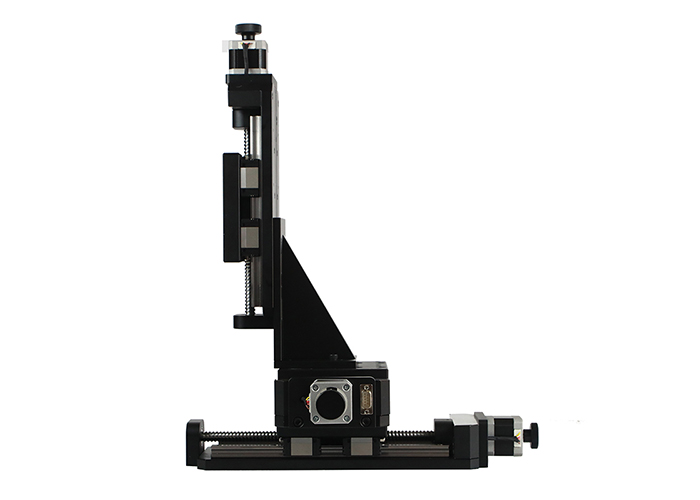

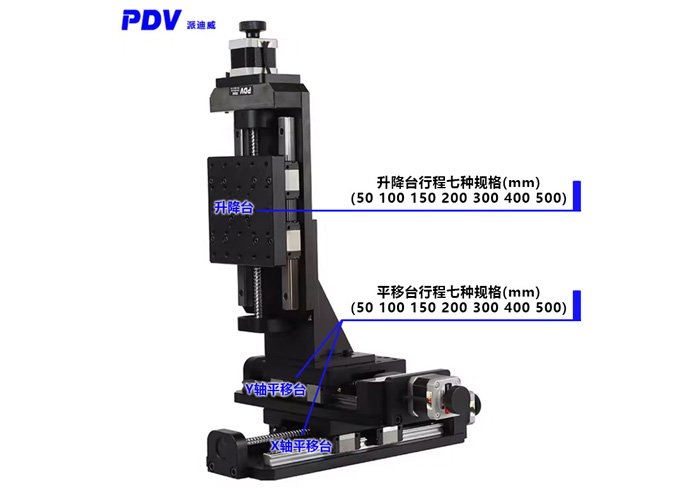

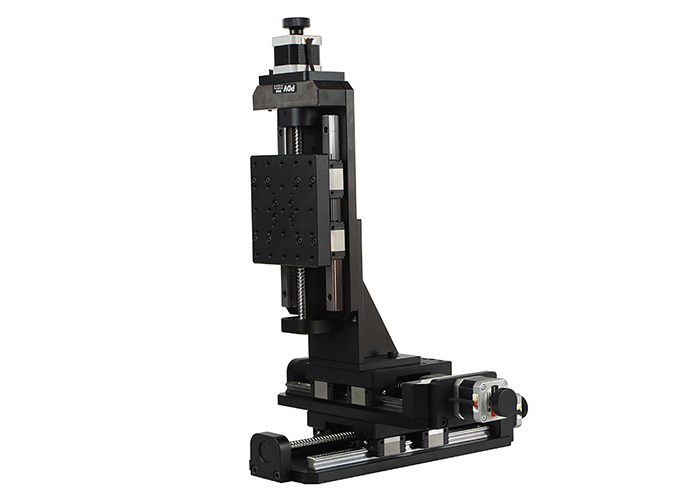

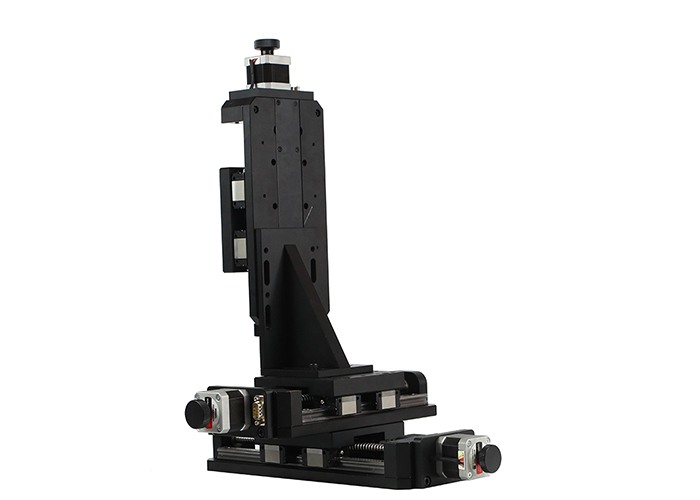

規格: 可選用不同行程組合三維，X Y Z三方向移動
產 品 型 號 | PT-GD140G-50 | PT-GD140G-100 | PT-GD140G-150 | PT-GD140G-200 | PT-GD140G-300 | PT-GD140G-400 | PT-GD140G-500 |
結 構 參 數 | 行程 | 50 mm | 100 mm | 150 mm | 200 mm | 300 mm | 400 mm | 500 mm |
臺面尺寸 | 120×120mm | 120×120mm | 120×120mm | 120×120mm | 120×120mm | 120×120mm | 120×120mm |
螺桿規格 | 精密滾珠螺桿（導程4 mm） | 滾珠螺桿（導程5 mm） |
導軌 | 精密線性滑塊導軌 |
步進電機(步距角) | 42（1.8°） | 57（1.8°） |
主體材料 | 鋁合金 |
表面處理 | 陽極氧化發黑 |
臺面中心負載 | 30 kg | 50 kg |
平臺自重 | 2.8kg | 3.4kg | 4.5kg | 5.2kg | 6.3kg | 7.2kg | 8.3kg |
精 度 參 數 | 8細分分辨率 | 2.5μm | 3.125μm |
速度 | 20mm/sec | 40mm/sec | 50mm/sec |
重復定位精度 | 5μm |
訣隊定位精度 | 8μm |
直線度 | 5μm | 6μm | 8μm |
運動平行度 | 10μm | 15μm | 20μm |
俯仰 | 25″ | 50″ | 60″ |
偏擺 | 20″ | 25″ | 30″ |
回程間隙 | 2μm |
丟步運動 | 3μm | 5μm |
附件描述 | 可加裝失電制動功能(Z) |
可加裝光柵尺(G) |
可換裝伺服電機(D) |
可加裝防塵罩(F) |
產品詳情:
服務:
常見問題:
注意事項:
我們很高興你能和我們合作。為了節省你的時間，在選擇產品時，請查看參數或與我們的銷售溝通，避免你購買的產品，因參數與你的使用要求不一致，耽誤你的工期進度。我們?cè)俅胃兄x你的支持。
