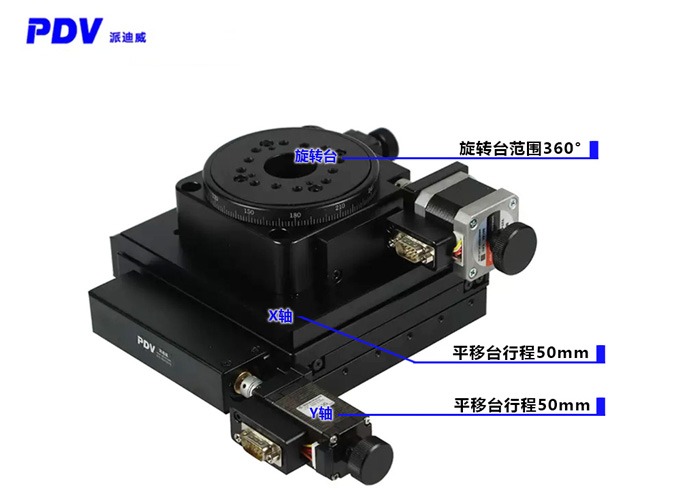

規格: 電動整體平移臺PT-XY50，電動旋轉臺PX110-100組合而成。
產品型號 | PT-XY50 | 產品型號 | PX110-100 |
結 構 描 述 | X，Y軸行程 | 50 mm | 角度范圍 | 360° |
臺面尺寸 | 155×155mm | 臺面尺寸 | φ100mm |
螺桿規格 | 自加工絲桿副 | 傳動比 | 180∶1 ， 90:1 |
導軌 | 高級交叉滾柱導軌 | 驅動機構 | 蝸輪和蝸桿機構 |
步進電機（步距角） | 國產普通28（1.8°）電機 | 導軌形式 | 軸承 |
主體材料 | 鋁合金 | 步進電機(1.8°) | 42BYG |
表面處理 | 陽極氧化發黑 | 主體材料 | 鋁合金 |
臺面承載 | 10 | 表面處理 | 陽極氧化發黑 |
重量 | 3.2 | 中心承載 | 45kg |
精 度 描 述 | 分辨率 | 5μm（無細分） ,0.625μm (8細分） | 重量 | 1.7kg |
速度 | 6mm /sec | 分辨率 | 0.01°（無細分） 0.0005°=1.8″（20細分） |
重復定位精度 | 40μm | 速度 | 25°/sec |
定位精度（選配光柵） | 50μm | 重復定位精度 | 0.005°=18″ |
直線度 | 5μm | 對定位精度 | 0.01°=36″ |
運動平行度 | 15μm | 端跳精度 | 15μ |
俯仰 | 50″ | 空回 | 0.005°=18″ |
偏擺 | 25″ | 偏心 | 5μ |
回程間隙 | 2μm | 丟步 | 0.005°=18″ |
丟步 | 2μm | 平行度 | 80μ |
回程間隙 | 2μm | | |
可加裝光柵尺(G)
可換裝伺服電機(D) | | |
產品詳情:

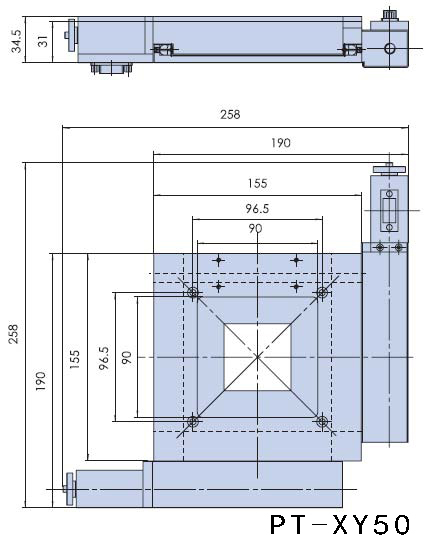

PT-XY50產品尺寸圖：

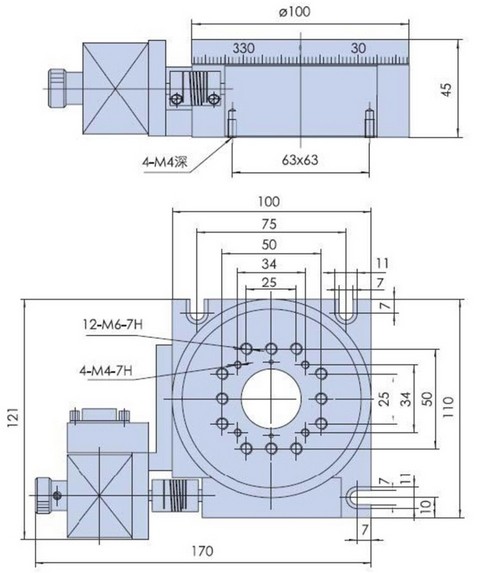

PX110-100產品尺寸圖：
