規格: 電動整體組合臺PT-XY100 ，電動旋轉臺PX110-200 組合而成。
產品型號 |
PT-XY100 |
產品型號 |
PX110-200 |
結
構
參 數 |
X,Y軸行程 |
100 mm |
結
構
描
述 |
角度范圍 |
360° |
臺面尺寸 |
300×300mm |
臺面尺寸 |
φ200mm |
螺桿導程 |
4 mm |
傳動比 |
180∶1 |
導軌 |
精密交叉滾柱導軌 |
驅動機構 |
蝸輪和蝸桿機構 |
步進電機（步距角） |
42(1.8°) |
導軌形式 |
軸承 |
主體材料 |
鋁合金 |
步進電機1.8° |
57BYG |
表面處理 |
陽極氧化發黑 |
主體材料 |
鋁合金 |
臺面中心承載 |
50 kg |
表面處理 |
陽極氧化發黑 |
平臺自量 |
8.3 kg |
中心承載 |
55kg |
精
度
參 數 |
分辨率 |
20μm（無細分），2.5μm（8細分） |
重量 |
7.9kg |
速度 |
40mm /sec |
精
度
描
述 |
分辨率 |
0.01°=36″（無細分）
0.0005°=1.8″（20細分） |
重復定位精度 |
2μm |
速度 |
25°/sec |
定位精度（選配光柵） |
3μm |
重復定位精度 |
0.005°=18″ |
直線度 |
5μm | 定位精度（選配光柵） |
0.01°=36″ |
運動平行度 |
15μm |
端跳精度 |
15μ |
俯仰 |
50″ |
空回 |
0.005°=18″ |
偏擺 |
25″ |
偏心 |
20μ |
回程間隙 |
2μm |
丟步 |
0.005°=18″ |
丟步 |
2μm |
平行度 |
100μ |
回程間隙
2μm |
丟步
2μm |
|
|
可加裝光柵尺(G)
可換裝伺服電機(D) |
|
|
產品詳情:

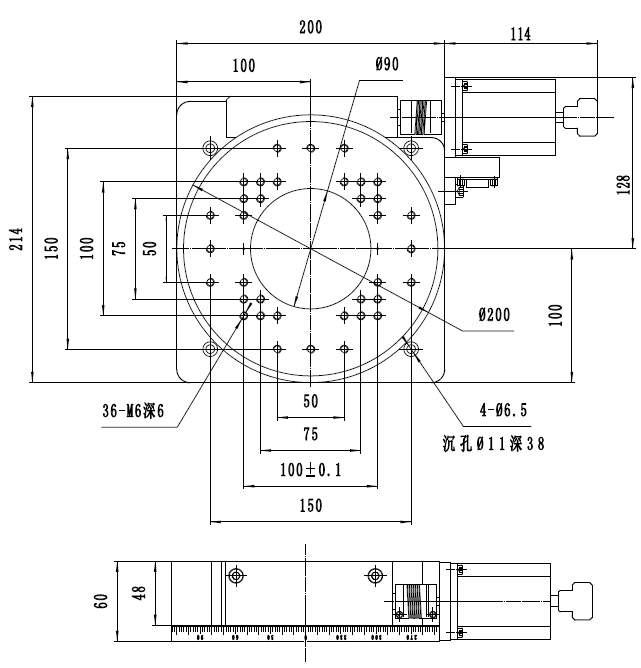

產品尺寸圖：
PX110-200
服務:
常見問題:
注意事項:
我們很高興你能和我們合作。為了節省你的時間，在選擇產品時，請查看參數或與我們的銷售溝通，避免你購買的產品，因參數與你的使用要求不一致，耽誤你的工期進度。我們?cè)俅胃兄x你的支持。
