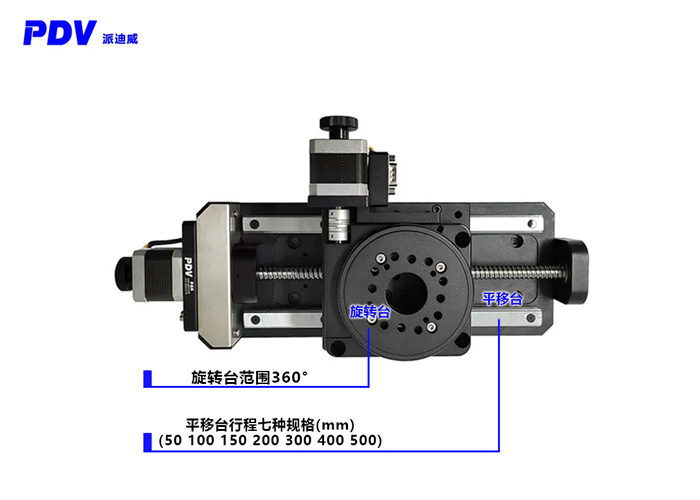

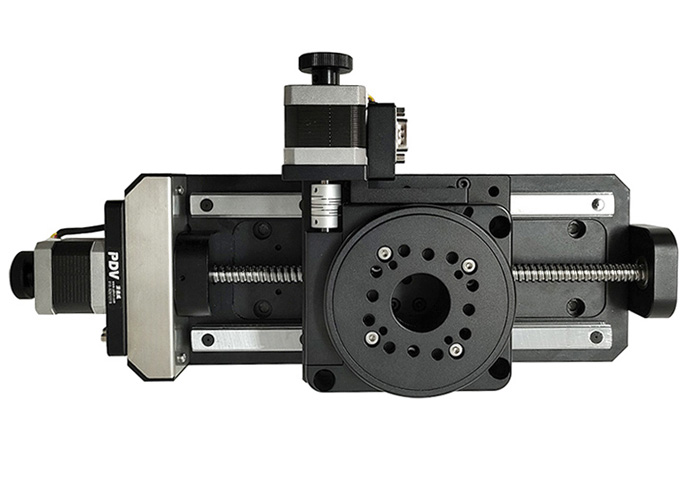

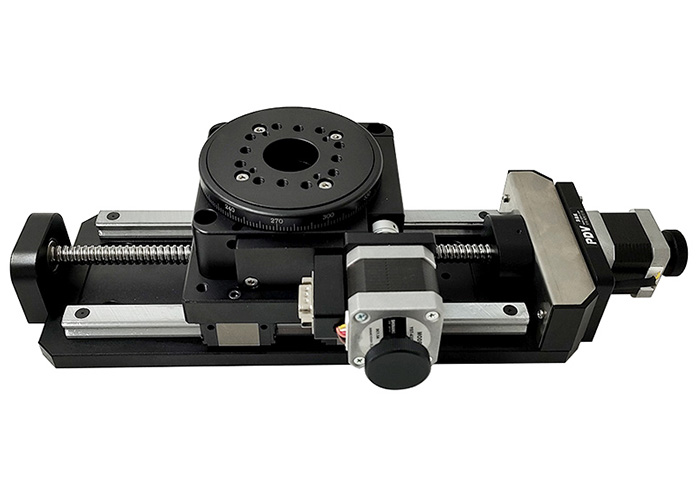

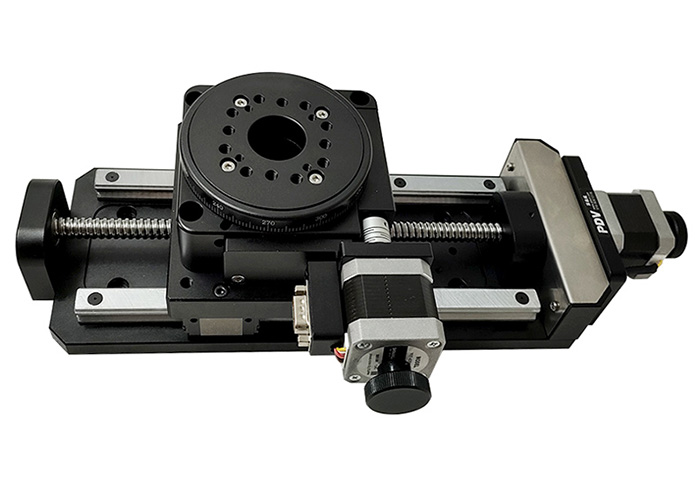

電動旋轉臺PX110-100、電動平移臺PT-GD140G組成二維電動位移臺。電動平移臺PT-GD140G有多種行程規格可供選擇。
產品型號 | PX110-100 | |
結 構 描 述 | 角度范圍 | 360° |
臺面尺寸 | φ100mm | |
傳動比 | 180∶1 90:1 | |
驅動機構 | 蝸輪和蝸桿機構 | |
導軌形式 | 軸承 | |
步進電機(1.8°) | 42BYG | |
主體材料 | 鋁合金 | |
表面處理 | 陽極氧化發黑 | |
中心承載 | 45kg | |
重量 | 1.7kg | |
精 度 描 述 | 分辨率 | 0.01°（無細分） |
| ||
0.0005°=1.8″（20細分） | ||
速度 | 25°/sec | |
重復定位精度 | 0.005°=18″ | |
定位精度（選配光柵） | 0.01°=36″ | |
端跳精度 | 15μ | |
空回 | 0.005°=18″ | |
偏心 | 5μ | |
丟步 | 0.005°=18″ | |
平行度 | 80μ |
| 產 品 型 號 | PT-GD140G-50 | PT-GD140G-100 | PT-GD140G-150 | PT-GD140G-200 | PT-GD140G-300 | PT-GD140G-400 | PT-GD140G-500 | ||||
| 結構參數 | 行程 | 50 mm | 100 mm | 150 mm | 200 mm | 300 mm | 400 mm | 500 mm | |||
| 臺面尺寸 | 120×120mm | 120×120mm | 120×120mm | 120×120mm | 120×120mm | 120×120mm | 120×120mm | ||||
| 螺桿規格 | 精密滾珠螺桿（導程4 mm） | 滾珠螺桿（導程5 mm） | |||||||||
| 導軌 | 精密線性滑塊導軌 | ||||||||||
| 步進電機(步距角) | 42（1.8°） | 57（1.8°） | |||||||||
| 主體材料 | 鋁合金 | ||||||||||
| 表面處理 | 陽極氧化發黑 | ||||||||||
| 臺面中心負載 | 30 kg | 50 kg | |||||||||
| 平臺自重 | 2.8kg | 3.4kg | 4.5kg | 5.2kg | 6.3kg | 7.2kg | 8.3kg | ||||
| 精度參數 | 8細分分辨率 | 2.5μm | 3.125μm | ||||||||
| 速度 | 20mm/sec | 40mm/sec | 50mm/sec | ||||||||
| 重復定位精度 | 5μm | ||||||||||
| 定位精度（選配光柵） | 8μm | ||||||||||
| 直線度 | 5μm | 6μm | 8μm | ||||||||
| 運動平行度 | 10μm | 15μm | 20μm | ||||||||
| 俯仰 | 25″ | 50″ | 60″ | ||||||||
| 偏擺 | 20″ | 25″ | 30″ | ||||||||
| 回程間隙 | 2μm | ||||||||||
| 丟步運動 | 3μm | 5μm | |||||||||
| 附件描述 | 可加裝失電制動功能(Z) | ||||||||||
| 可加裝光柵尺(G) | |||||||||||
| 可換裝伺服電機(D) | |||||||||||
| 可加裝防塵罩(F) | |||||||||||
產品不含控制器，控制器單獨訂購

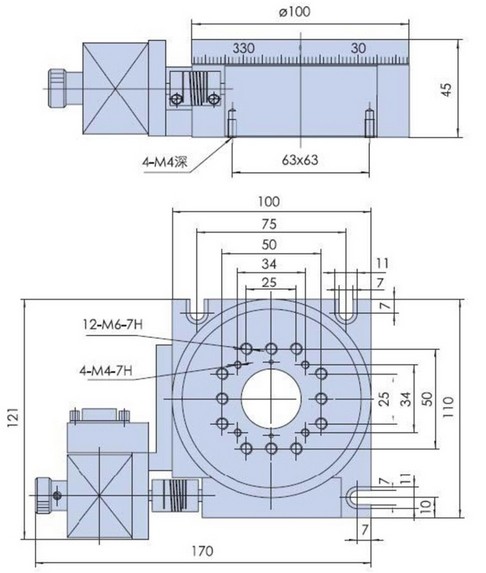

精密型電動旋轉臺(蝸輪蝸桿):PX110-100
產品特性：
※標配步進電機，公司的運動控制器可對其實現自動化控制
※旋轉軸系采用多道工藝精密加工而成，配合精度高，承載大，壽命長
※采用精密研配的蝸輪蝸桿結構，運動舒適，可以正向和反向旋轉且空回小
※設計精巧的消空回結構，可調整長期使用造成的空回間隙
※特殊的結構設計保證了旋轉臺面低的端跳和偏心，使旋轉運動更加平穩
※旋臺的中心通孔與旋轉中心有嚴格的同軸度要求，旋臺的中心孔徑有嚴格的配合公差限制，方便客戶做精密定位
※臺面外圍的刻度圈是激光刻劃標尺，標尺可相對臺面轉動，方便初始定位和讀數
※步進電機和蝸桿通過高品質彈性聯軸節連接，傳動同步，消偏性能好，大大降低了偏心擾動且噪音小。
※電動旋轉臺可平放使用也可立式使用，可與其他種類臺子組成多維電動調整臺
※可增加限位功能，增加初始零位 ，換裝伺服電機，加裝旋轉編碼器，接受產品的改制和定制。
※可換裝三相步進電機或換裝伺服電機增大旋臺的轉速和扭矩
高精度電動平移臺：PT-GD140G
產品特性：
※導軌采用精密線性滑塊導軌（方形，整體與底板連接），運動舒適，承載大，適合單軸重載或多軸組合使用
※精磨電移臺底板和合理的導軌固定方式大大的降低了電移臺的俯仰和偏擺，使運動的直線度和平行度有較大提高
※可換裝伺服電機，光柵尺做閉環控制，實現高速重載
我們很高興你能和我們合作。為了節省你的時間，在選擇產品時，請查看參數或與我們的銷售溝通，避免你購買的產品，因參數與你的使用要求不一致，耽誤你的工期進度。我們再次感謝你的支持。
