產品名稱: 伸縮透鏡套筒套管SM1可調式透鏡套管?1英寸螺紋套筒

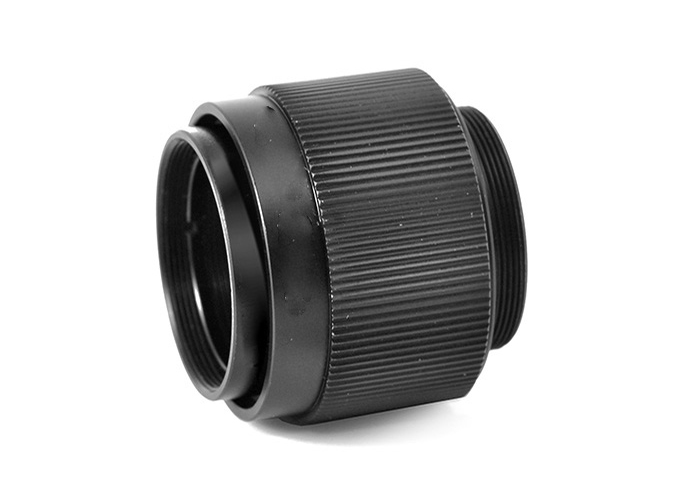

伸縮透鏡套筒

產品特性

1、標準的SM1透鏡套筒可以旋入內部移動槽，構建一個望遠鏡透鏡套筒組件；

2、非旋轉式移動SM1透鏡套筒，兼容SM1組件；

3、可安裝厚度不超過0.42英寸(10.7mm)的?1英寸光學元件；

4、固定的SM1外螺紋和平移用的SM1安裝內螺紋；

5、附帶1個標準卡環(huán)，用于固定光學元件。

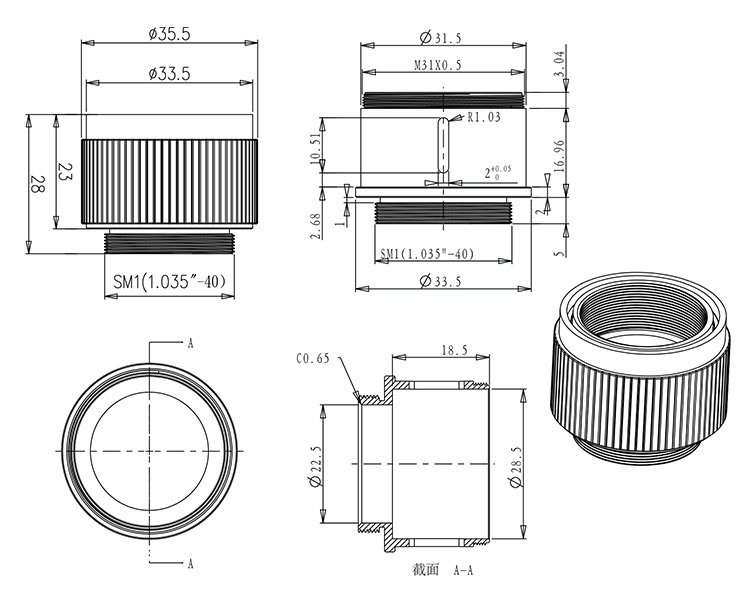

產品尺寸圖

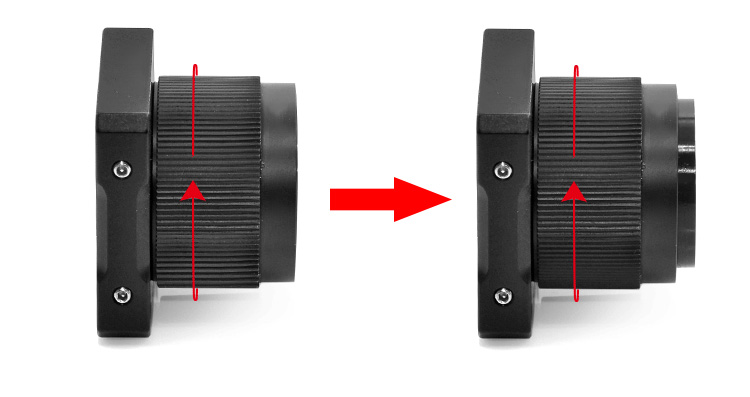

套筒可以提供0.16英寸(4.1mm)的線性行程，精密的螺旋機制可以將前端鏡筒前后移動，同時不會出現任何旋轉運動,防止與之連接的透鏡套筒或光學元件發(fā)生旋轉。這種高精度非旋轉式縮放套筒能夠在系統中固定光學元件之前精準地控制其工作距離。

安裝方式

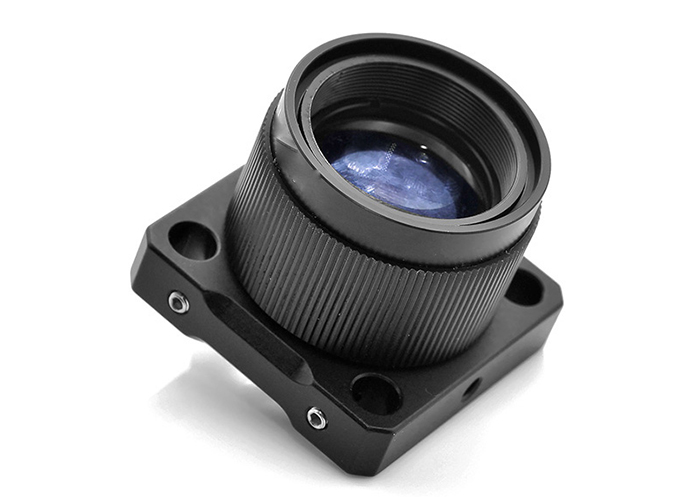

操作時,先將φ1英寸光學元件安裝在伸縮套筒中，并用附帶的標準卡環(huán)將其固定。然后將TG5-01連接到SM1內螺紋透鏡套筒或安裝座上。將其固定后，TG5-01的外環(huán)可以用于精密定位光學元件。

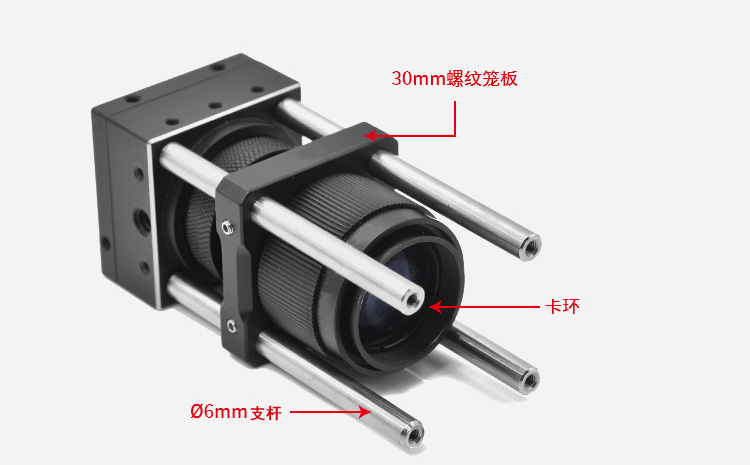

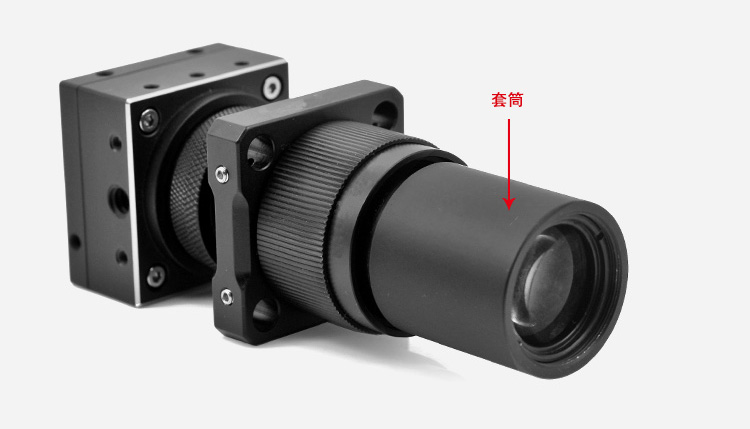

SM1外螺紋透鏡套筒還可以連接到TG5-01的前端，從而構建一個望遠鏡透鏡套筒組件。
